Kleine bis Mittlere Abschottung

ISIFOAM BDS
Brandschutzbox

ISIFOAM BDS BRANDSCHUTZBOX

ISIFOAM BDS BRANDSCHUTZBOX
Brandschutzbox ISIFOAM BDS | Brandschott als Kabelabschottung S30 / S60 / S90 für Massivwände, Massivdecken und leichte Trennwände. Mit der ISIFOAM Brandschutzbox BDS können temporäre sowie permanente Brandschotts von Elektroleitungen und -kabeln aller Art und Durchmesser erstellt werden. Brandschutzbox ISIFOAM BDS Z-19.15-1315

isifoam box bds ltw bf

ISIFOAM Box BDS in leichter Trennwand

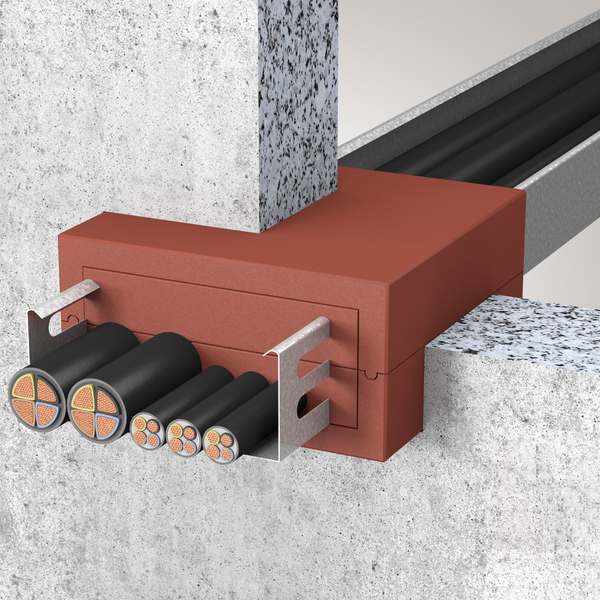

isifoam box bds mw 4b

ISIFOAM Box BDS in Massivwand

BESONDERS GEEIGNET FÜR
1. Kleine bis mittelgroße Abschottungen mit mittlerer bis hoher Belegung
2. Kabel aller Art und Durchmesser
3. Durchführungen in leichten Trennwänden (es entfallen zusätzliche Rahmen aus nichtbrennbaren Bauplatten)
4. Abschottungen mit häufig wechselnder Belegung

ZUGELASSENE INSTALLATIONEN
  • Elektroleitungen und -kabeln aller Art und Durchmesser (auch Lichtwellenleiter)
  • Einzelne Leitungen aus Stahl- oder Kunststoffrohren für Steuerungszwecke bis zu einem Rohraußendurchmesser von 15mm
  • Kabeltragekonstruktionen (Kabelrinnen, -pritschen, -leitern) aus Stahl-, Aluminium- oder Kunststoffprofilen dürfen durch die Abschottung geführt werden
  • Elektroinstallationsrohre aus Kunststoff bis zu einem Rohraußendurchmesser von 20mm

ANWENDUNGSBEISPIELE
Angaben in mmMassivwandMassivdeckeLeichte Trennwand
Maximale Abmessungen Breite x Höhe
S30500x500500x500500x500
S60500x500500x500500x500
S90500x500500x500500x500
Mindesteinbautiefe (Schottstärke)
S30120120120
S60160160160
S90200200200
Mindestwand- und Deckenstärken (Bauteildicke)
S305015075
S6070150100
S90100150100

Systemkomponenten

produktfoto isifoam brandschutzbox ed

ISIFOAM Box BDS

Artikelnummer: 363357044
Größe: 200 x 100 x 200 mm

produktfoto isifoam brandschutzmasse cb

ISIFOAM Brandschutzmasse BDS-N (1K)

Artikelnummer: 4146350
Größe: 310 ml

produktfoto isifoam kennzeichnungsschild a7

Kennzeichnungsschild Box

Artikelnummer: 363357035
Typ: ISIFOAM Brandschutzbox


Downloads

ISIFOAM Brandschutzstein 120 BDS-N

Montageanleitung
Z-19.53-2515

ISIFOAM Brandschutzstein 120 BDS-N

Zulassung
Z-19.53-2515

>
