Kleine Abschottung

ISIFOAM BDS
DOBO

ISIFOAM BDS DOBO

ISIFOAM BDS DOBO
DoBo ISIFOAM BDS | Brandschott als Kabelabschottung S30 / S60 / S90 für Massivwände, Massivdecken und leichte Trennwände. Mit der ISIFOAM DoBo BDS können temporäre sowie permanente Brandschotts von Elektroleitungen und -kabeln aller Art und Durchmesser erstellt werden. DoBo ISIFOAM BDS Z-19.15-1318

isifoam dobo bds ltw ba

ISIFOAM DoBo BDS in leichter Trennwand

isifoam dobo bds mw d0

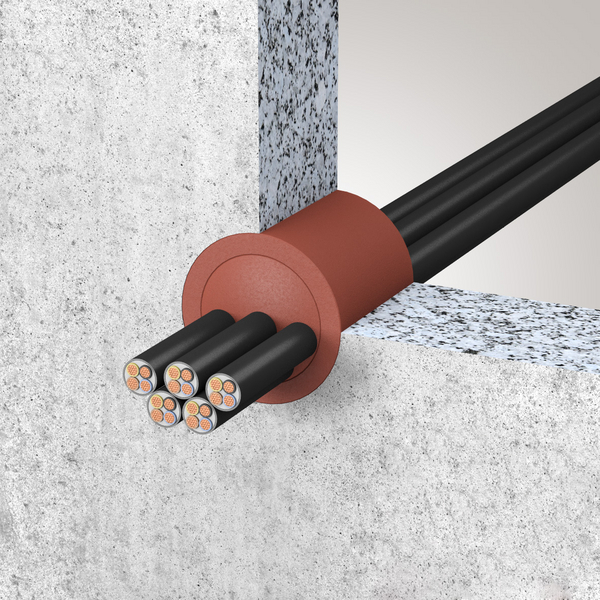

ISIFOAM DoBo BDS in Massivwand

BESONDERS GEEIGNET FÜR
1. Kleinstabschottungen mit 75 oder 100 mm Durchmesser
2. Kabel mit kleinen bis mittleren Durchmesser
3. Durchführungen in leichten Trennwänden
4. Abschottungen mit häufig wechselnder Belegung

ZUGELASSENE INSTALLATIONEN
  • Elektroleitungen und -kabeln aller Art und Durchmesser (auch Lichtwellenleiter)
  • Einzelne Leitungen aus Stahl- oder Kunststoffrohren für Steuerungszwecke bis zu einem Rohraußendurchmesser von 15mm

ANWENDUNGSBEISPIELE
Angaben in mmMassivwandMassivdeckeLeichte Trennwand
Maximale Abmessungen Breite x Höhe
S30100100100
S60100100100
S90100100100
Mindesteinbautiefe (Schottstärke)
S30100100100
S60100100100
S90100100100
Mindestwand- und Deckenstärken (Bauteildicke)
S305015075
S6070150100
S90100150100

Systemkomponenten

produktfoto isfoam dobo 96

ISIFOAM DoBo BDS

Artikelnummer: 363357040
Größe: ∅75, Länge 100 mm

produktfoto isfoam dobo 96

ISIFOAM DoBo BDS

Artikelnummer: 363357043
Größe: ∅100, Länge 150 mm

produktfoto isfoam dobo 96

ISIFOAM DoBo BDS

Artikelnummer: 363357041
Größe: ∅100, Länge 100 mm

produktfoto isifoam brandschutzmasse bds n 1k 45

ISIFOAM Brandschutzmasse BDS-N (1K)

Artikelnummer: 4146350
Größe: 310 ml

produktfoto isfoam dobo 96

ISIFOAM DoBo BDS

Artikelnummer: 363357042
Größe: ∅75, Länge 150 mm

produktfoto kennzeichnungsschild a7

KENNZEICHNUNGSSCHILD

Artikelnummer: 214403166
Typ: DoBo


Downloads

ISIFOAM DoBo BDS "System ZZ"

Montageanleitung
Z-19.53-2469

>
