Flexibel & Wartungsfrei

ISIFLEX Brandschutzfuge
Fugenelement

ISIFLEX BRANDSCHUTZFUGE FUGENELEMENT

Legende
  1. 1
    Massivdecke
  2. 2
    ISIFLEX Fugenelement
  3. 3
    Verklebung, falls gewünscht mit ISIFLEX Brandschutzsilikon, d = <1,0 mm oder ISIFEST Brandschutzkleber SB
  4. 4
    Massivwand
  5. 5
    Beschichtung mit ISIFLEX Brandschutzsilikon
  6. 6
    Ggfs. optische Abdeckung
ISIFLEX Brandschutzfuge Fugenelement
Die Brandschutzfuge mit dem dauerelastischen ISIFLEX Fugenelement bringt viele Vorteile mit. Die Brandschutzfuge kann Fugenflankenbewegungen von 60% aufnehmen. Das Fugenelement ermöglicht einen einseitigen Einbau im Gegensatz zu herkömmlichen Fugensystemen.

Die Fugenelemente können geteilt werden, sodass ein beidseitiger Einbau möglich ist. Ebenso muss die Fuge vor dem einbringen des Fugenelements nur in Einbautiefe geräumt werden. Sogar brennbare Baustoffe können in der Fuge verbleiben.

Weitere Produktvorteile sind die flexibilität des Elements.

Es kann für den Einbau um 60% komprimiert werden. Selbst bei dauerhafter Kompression durch Schwingungen oder wechselnde Auflasten kommt das Element immer wieder in die Ausganslage zurück. Ist somit wartungsfrei und dauerhaft Kaltrauchdicht. Die Brandschutzfuge ist sowohl für den Innen- als auch für den Außenbereich geeignet.

Die Brandschutzfuge erreicht Feuerwiderstandsklassen bis EI 90 nach EN 1366-4. Die Massivbauteile müssen Stärken bei Wänden ≥ 100 mm und Decken ≥ 150 mm aufweisen.
  • Zulassung ETA
Sie finden unsere Printdokumente zu Brandschutzfugen und anderen Themen in unserem Downloadbereich.

Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.

Besonderheiten
  • Fugenbreiten bis 100 mm
  • Einfache kostengünstige und schnelle Montage ISIFLEX Fugenelemente sind selbstsichernd in der Bauteilfuge, kein Einkleben notwendig
  • Hohe Bewegungsaufnahme bis zu 60%
Legende
  1. 1
    Massivdecke
  2. 2
    ISIFLEX Fugenelement
  3. 3
    Verklebung, falls gewünscht mit ISIFLEX Brandschutzsilikon, d = < 1,0 mm oder ISIFEST Brandschutzkleber SB
  4. 4
    Massivwand
  5. 5
    Beschichtung mit ISIFLEX Brandschutzsilikon
  6. 6
    Ggfs. optische Abdeckung

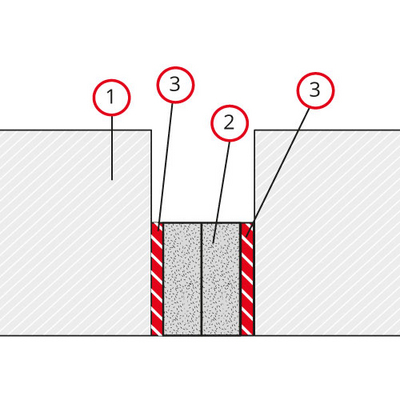

Detail 1 - Schnitt Deckenfuge

Detail 1: Schnitt Deckenfuge

Detail 2 - Schnitt Deckenfuge - geteiltes Fugenelement

Detail 2: Schnitt Deckenfuge - geteiltes Fugenelement

Detail 3 - Deckenrandfuge

Detail 3: Schnitt Deckenrandfuge

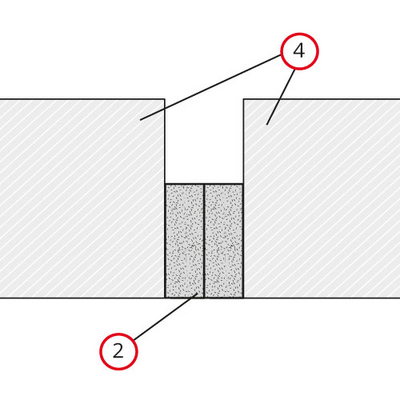

Detail 4 - Draufsicht Wandfuge

Detail 4: Draufsicht Wandfuge

Detail 5 - Draufsicht Wandfuge - geteiltes Fugenelement

Detail 5: Draufsicht Wandfuge; geteiltes Fugenelement

Detail 6 - Draufsicht Wandfuge - geteiltes Fugenelement bei Fugenbändern

Detail 6: Draufsicht Wandfuge; geteiltes Fugenelement bei Fugenbändern

Detail 7 - Schnitt Wand-/ Deckenfuge

Detail 7: Schnitt Wand-/ Deckenfuge

Detail 8 - Schnitt Wandfuge-/ Deckenfuge - Silikonabdeckung

Detail 8: Schnitt Wandfuge-/ Deckenfuge; Silikonabdeckung

Detail 9 - Schnitt Wand-/ Deckenfuge - Optisch-/ mechanische Abdeckung

Detail 9: Schnitt Wand-/ Deckenfuge; optisch-/ mechanische Abdeckung

Detail 10: Verklebung - Kopfstoßausbildung

Detail 10: Verklebung - Kopfstoßausbildung


Einsatzbereiche und Abmessungen NACH EN 1366-4
Angaben in mmMassivwandMassivdecke
Maximale Fugenbreite100 mm100 mm
Mindestwand- und Deckenstärke100 mm150 mm
Bewegungsvermögen der FugeScherbelastung bis 60 % bei mechanischer induzierter Scherung
Druckbelastung bis 60 %, auch horizontale Fugen zwischen Wänden und Decken mit Durchbiegungen bis 60 %
BewegungsartSeitliche Dehnung, Druck, oder Scherung

Klassifizierung der ISIFLEX-Fugenelemente

Fugenbreite

Bauteil Wand

Bauteil Decke

≥18 mm ≤ 100 mm
EI 90-H-X-F 18 bis 100
EI 90-V-X-F-W 18 bis 100

Weitere Anwendungen für Brandschutzfugen

ISIFLEX Brandschutzfuge Fugenelement


Systemkomponenten

HBT ISIFLEX Fugenelement 10-17 mm - Artikelnummer: 6490109 - Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 10-17 mm

Artikelnummer: 6490109
Breite x Länge in mm: 75 x 1000

HBT ISIFLEX Fugenelement 36-45 mm - Artikelnummer: 6490112 - Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 36-45 mm

Artikelnummer: 6490112
Breite x Länge in mm:
75 x 1000

HBT ISIFLEX Fugenelement 77-92 mm - Artikelnummer: 6490115 - Breite x Länge in mm: 130 x 1000

ISIFLEX Fugenelement 77-92 mm

Artikelnummer: 6490115
Breite x Länge in mm:
130 x 1000

HBT ISIFLEX Brandschutzsilikon Weiß - Artikelnummer: 6490101 - Größe: 310 ml - Farbe: Weiß

ISIFLEX Brandschutzsilikon Weiß

Artikelnummer: 6490101
Größe:
310 ml
Farbe: Weiß

HBT Kennzeichnungsschild - Artikelnummer: 2010001 - Typ: Brandschutzfugen (Aufkleber)

Kennzeichnungsschild

Artikelnummer: 2010001
Typ:
Brandschutzfugen (Aufkleber)

HBT ISIFLEX Fugenelement 18-25 mm - Artikelnummer: 6490110 - Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 18-25 mm

Artikelnummer: 6490110
Breite x Länge in mm: 75 x 1000

HBT ISIFLEX Fugenelement 46-60 mm - Artikelnummer: 6490113 - Breite x Länge in mm: 100 x 1000

ISIFLEX Fugenelement 46-60 mm

Artikelnummer: 6490113
Breite x Länge in mm:
100 x 1000

HBT ISIFLEX Fugenelement 93-100 mm - Artikelnummer: 6490116 - Breite x Länge in mm: 130 x 1000

ISIFLEX Fugenelement 93-100 mm

Artikelnummer: 6490116
Breite x Länge in mm:
130 x 1000

HBT ISIFEST Brandschutzkleber SB - Artikelnummer: 363357053

ISIFEST Brandschutzkleber SB

Artikelnummer: 363357053

HBT ISIFLEX Fugenelement 26-35 mm - Artikelnummer: 6490111 - Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 26-35 mm

Artikelnummer: 6490111
Breite x Länge in mm:
75 x 1000

HBT ISIFLEX Fugenelement 61-76 mm - Artikelnummer: 6490114 - Breite x Länge in mm: 130 x 1000

ISIFLEX Fugenelement 61-76 mm

Artikelnummer: 6490114
Breite x Länge in mm:
130 x 1000

HBT ISIFLEX Brandschutzsilikon grau - Artikelnummer: 6490100 - Größe: 310 ml - Farbe: Grau

ISIFLEX Brandschutzsilikon grau

Artikelnummer: 6490100
Größe:
310 ml
Farbe: Grau

HBT Kennzeichnungsschild - Artikelnummer: 2010002 - Typ: Brandschutzfugen (Kunststoff)

Kennzeichnungsschild

Artikelnummer: 2010002
Typ:
Brandschutzfugen (Kunststoff)
