Universal im Einsatz

ISITHERM BBR
Rohrmanschette

ISITHERM BBR
ROHRMANSCHETTE

ISITHERM BBR ROHRMANSCHETTE

ISITHERM BBR Rohrmanschette Feuerwiderstandsklasse R90 / R120 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung von brennbaren Rohren. Z-19.17-1274


isitherm rohrmanschette zweiseitig kunststoffrohr mw 26


isitherm rohrmanschette bbr zweiseitig kunststoffrohr ltw 26


BESONDERS GEEIGNET FÜR:
1. Abschottung von Kunststoffrohren bis max. 200 mm Außendurchmesser in Massivwänden, leichten Trennwänden und Massivdecken

ZUGELASSENE INSTALLATIONEN
  • Brennbare Rohre mit einem Rohraußendurchmesser bis 200 mm und Rohrwanddicken von 1,8 mm bis 14,6 mm (siehe Zulassung)
  • Kunststoffrohre aus PVC-U, PVC-Hl, PVC-C, PP, PE-HD, LDPE, ABS, ASA, Styrol-Copolymerisaten, PE-X, PB
  • Rohre aus mineralverstärkten Kunststoffen: 1. Ostendorf Skolan dB, 2. Wavin AS, 3. Geberit Silent db 20, 4. Friatec Friaphon, 5. Rehau Raupiano plus, 6. Poliplast dBlue bzw. POLIphon
  • Kunststoffverbundrohre (z. B. fusiotherm, Unipipe, alpex-duo)
  • Getränkeschlauchleitungen (z. B. Python System AG, Rehau) mit einer Isolierung aus synthetischem Kautschuk
  • Rohrpostanlagen
  • Doppelrohre mit Begleitheizung bzw. Leckageüberwachung (z. B. Akatherm)
  • Schallschutz: Die Rohre können mit der im Lieferumfang enthaltenen Schallisolierung bzw. einem Schallschutzschlauch aus PE-Schaumstoff (Baustoffklasse DIN 4102-B2) bis 5mm Dicke im Bereich des Bauteils versehen werden

EINSATZBEREICHE
  • Anwendung in Massivwänden und leichten Trennwänden ab einer Dicke von 100 mm sowie Massivdecken ab einer Dicke von 150 mm
  • „Nullabstand“: Aufgrund der schlanken Ausführungsform können die Manschetten ohne Abstand bei nebeneinander liegenden Rohren oder in Eckbereichen angeordnet werden

ANWENDUNGSBEISPIELE

Einige Anwendungen sind nur für bestimmte Rohrtypen zulässig. Bitte beachten Sie die Zulassung.

isitherm rohrmanschette kunststoffrohr decke 51

ISITHERM Rohrmanschette BBR in Massivdecke eingemörtelt mit HBT-Brandschutzmörtel M3

isitherm rohrmanschette bbr 2x45grad bogen decke f3

ISITHERM Rohrmanschette BBR in Massivdecke mit 2 x 45° Bogen mit HBT Brandschutzmörtel M3 eingemörtelt

isitherm rohrmanschette bbr getraenkeleitung decke 55

ISITHERM Rohrmanschette BBR an Getränkemittelleitungen auf Massivdecke aufgesetzt

isitherm rohrmanschette zweiseitig kunststoffrohr mw 21

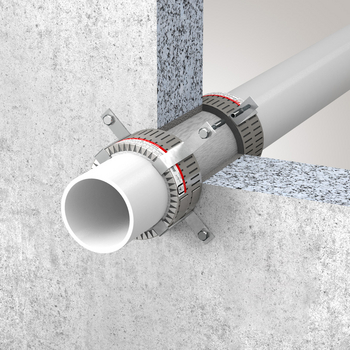

ISITHERM Rohrmanschetten BBR beidseitig auf Massivwand aufgesetzt

isitherm rohrmanschette bbr rohrpostbogen decke 74

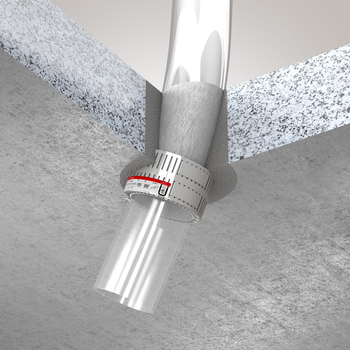

ISITHERM Rohrmanschette BBR in Massivdecke mit Rohrpostbogen mit HBT Brandschutzmörtel M3 eingemörtelt

isitherm rohrmanschette bbr muffe decke d2

ISITHERM Rohrmanschette BBR auf Massivdecke mit Muffe aufgesetzt.

isitherm rohrmanschette bbr zweiseitig kunststoffrohr ltw 65

ISITHERM Rohrmanschette BBR in zugelassenen Weichschottsystem

isitherm rohrmanschette bbr schraegdurchfuehrung kunststoffrohr decke 9d

ISITHERM Rohrmanschette BBR schräg in Massivdecke mit HBT Brandschutzmörtel M3 eingemörtelt

isitherm rohrmanschette bbr doppelrohr decke 8b

ISITHERM Rohrmanschette BBR an Doppelrohr mit Belegheizung auf Massivdecke aufgesetzt

isitherm rohrmanschette bbr muffe 90grad bogen decke 43

ISITHERM Rohrmanschette BBR in Massivdecke mit 90° Bogen mit HBT-Brandschutzmörtel M3 eingemörtelt

isitherm rohrmanschette bbr nullabstand kunststoffrohr decke 53

ISITHERM Rohrmanschette BBR mit Nullabstand in Massivdecke mit HBT Brandschutzmörtel M3 eingemörtelt

isitherm rohrmanschette bbr mehrschichtverbundrohr decke 58

ISITHERM Rohrmanschette BBR an Mehrschichtverbundrohr auf Massivdecke aufgesetzt


AUFBAU UND FUNKTION DER ROHRMANSCHETTEN

Die Rohrmanschetten bestehen aus einem Edelstahlblechband mit intumeszierender Brandschutzeinlage (Blähmaterial) und einer Schallschutzeinlage. Sie werden im Bereich der Rohrdurchführung um das Rohr gelegt und entsprechend den Einbaubedingungen verschlossen. Im Brandfall expandiert das Blähmaterial, bildet eine Dämmschicht und entwickelt gleichzeitig einen erheblichen Blähdruck. Dadurch werden die thermoplastischen Rohrleitungen zusammengedrückt und Hohlräume werden wärmedämmend ausgefüllt. Eine Übertragung von Feuer und Rauch von einem Brandabschnitt in den anderen wird damit verhindert.

isitherm rohrmanschette bbr funktion 01 ab

Bei Feuer- und Hitzeeinwirkung wird das Kunststoffrohr plastisch und verformt sich

isitherm rohrmanschette bbr funktion 02 11

Die intumeszierende Brandschutzeinlage der Rohrmanschette expandiert und drückt das Kunststoffrohr zusammen.

isitherm rohrmanschette bbr funktion 03 96

Das Rohr brennt vollständig ab, die Rohrmanschette sowie Rohröffnung sind völlig verschlossen. Eine Übertragung von Feuer und Rauch wird entsprechend der Feuerwiderstandsdauer von 90 Minuten bzw. 120 Minuten verhindert.


Systemkomponenten

isitherm rohrmanschette bbr endlos aa

ISITHERM Rohrmanschette BBR (endlos)

Artikelnummer: 6490007
Länge: 1000 mm

isitherm befestigungsset 4er groesser110 2c

ISITHERM Befestigungsset für Manschetten > ∅ 110mm

Artikelnummer: 269446024

isitherm befestigungsset 3er 57

ISITHERM Befestigungsset 15er

Artikelnummer: 6490035

moertelschott rohrmanschetten bs kissen lar fugen ad

Kennzeichnungsschild

Artikelnummer: 2010002
Typ: ISITHERM BBR Rohrmanschette (Kunststoff)

isitherm befestigungsset 4er 0c

ISITHERM Befestigungsset 20er

Artikelnummer: 6490036

moertelschott rohrmanschetten bs kissen lar fugen ad

KENNZEICHNUNGSSCHILD

Artikelnummer: 2010001
Typ: ISITHERM BBR Rohrmanschette (Aufkleber)
