BrandschutzplatteStahlbetondecken

BRANDSCHUTZplatteStahlbetondecken

Legende
  1. 1Betondecke
  2. 2Plattenbekleidung mit ISIBOARD-Brandschutzplatten, Platten dicht gestoßen
  3. 3CD-Deckenprofil 60/27/0,6 mm, Abstand a = 610 mma) ISIBOARD Plattenstreifen, d = 30mm, b = 100 mm
  4. 4CD-Direktabhänger
  5. 5U-Randprofil 30 x 30 x 0,6 mm
  6. 6Metallspreizdübel 6 x 35 mma) Fischer Nagelanker FNA
  7. 7Schnellschrauben 3,9 x 45 mm
  8. 8Spax-Schrauben 4 x 50 mm, Abstand a = 340 mm, alternativ Stahldrahtklammern 63 x 10 x 1 mm, Abstand a = 340 mm
  9. 9ISIPLAN-Flächenspachtel, falls Ansprüche an die Oberfläche gestellt werden
  10. 10Fugenbewehrungsstreifen zur Erreichung von rissfreien Oberflächen
BESCHREIBUNG

Ertüchtigung von Stahlbetondecken mit ISIBOARD-Brandschutzplatten. Die Ausführungsdetails besprechen Sie bitte mit unserer Anwendungstechnik.

  • Brandschutztechnisch können die Bekleidungsplatten ohne Stoßversatz angeordnet werden
  • Eine Verspachtelung der Plattenstöße und der Befestigungsmittel ist nicht erforderlich.
  • Zur Erzielung hochwertiger, optischer und rissfreier Oberflächen empfehlen wir Stoßversätze anzuordnen. Die Verspachtelung sollte mit dem speziell auf die ISIBOARD-Brandschutzplatten abgestimmten ISIPLAN-Fertigspachtel erfolgen
  • Leichtes Plattengewicht von nur 250 kg/m³
  • Quarzfrei
Legende
  1. 1Betondecke
  2. 2Plattenbekleidung mit ISIBOARD-Brandschutzplatten, Platten dicht gestoßen
  3. 3CD-Deckenprofil 60/27/0,6 mm, Abstand a = 610 mma) ISIBOARD Plattenstreifen, d = 30mm, b = 100 mm
  4. 4CD-Direktabhänger
  5. 5U-Randprofil 30 x 30 x 0,6 mm
  6. 6Metallspreizdübel 6 x 35 mma) Fischer Nagelanker FNA
  7. 7Schnellschrauben 3,9 x 45 mm
  8. 8Spax-Schrauben 4 x 50 mm, Abstand a = 340 mm, alternativ Stahldrahtklammern 63 x 10 x 1 mm, Abstand a = 340 mm
  9. 9ISIPLAN-Flächenspachtel, falls Ansprüche an die Oberfläche gestellt werden
  10. 10Fugenbewehrungsstreifen zur Erreichung von rissfreien Oberflächen

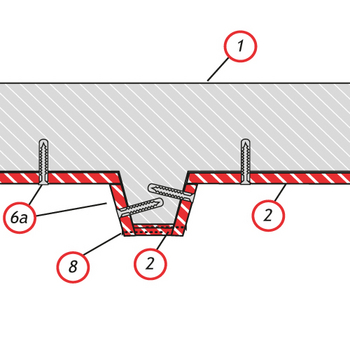

DIREKTMONTAGE

Die direkte Befestigung an glatten Betondecken kann mittels Nagelankern wie z. B. „FISCHER FNA“ erfolgen. Dazu sind folgende Abstände der Anker zu beachten:1. Randabstand 150 mm, 2. Längenabstand 460 mm, 3. Querabstand 610 mm

d2200 1 b6

d2200 2 36

d2200 3 83

HINWEIS
  • Bei der Montage der Platten auf Plattenstreifen oder CD-Profilen dürfen keine Brandlasten in Form von Kabeln oder sonstigen Installationen in den sich ergebenden Hohlräumen zwischen den Streifen oder CD-Profilen eingebaut werden.
RippenMONTAGE AUF PLATTENSTREIFENdecken

Bei schalungsrauhen Betonbauteilen ist die Montage der Platten auf Plattenstreifen zu empfehlen. Die Streifen sollten zum Höhenausgleich mit ISIFEST Brandschutzkleber oder auch ISIPLAN Fertigspachtel angesetzt werden. Sie sind zusätzlich mit Nagelankern wie z.B. „FISCHER FNA“ in den Beton zu befestigen. ISIBOARD Plattenstreifen, d = 30 mm, b = 100 mm, Abstand a = ≤ 610 mm, Nagelankerabstände a = ≤ 460 mm. Die Befestigung der Platten in die Streifen erfolgt mit SPAX-Schrauben 4x ≥ 45 mm, a = 200 mm

d2200 4 54

MONTAGE AUF CD-PROFILEN

Die Montage der Platten kann auch auf CD-Profilen 60 x 27 x 0,6 mm erfolgen. Profilabstand 610 mm. Dazu sind CD-Direktabhänger in einem Abstand von 750 mm an die Betondecke mittels FISCHER-Deckennägel FDN 6 x 35 mm zu befestigen. Auf die CD-Direktabhänger werden die CD-Profile aufgeclipst. Die ISIBOARD-Brandschutzplatten sind mit Schnellbauschrauben 3,9 x 45 mm, Abstand a = 340 mm in die CD-Profile zu verschrauben

d2200 5 f3 1

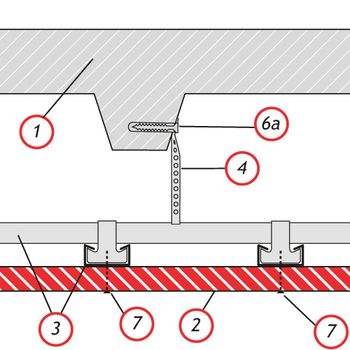

MONTAGE ALS ABGEHÄNGTE DECKE

Die Brandschutz-Unterdecke kann auch abgehängt werden. Abhängung mit doppeltem CD-Profilrost 60/27 mm drucksteif, mit Nonius-Abhängern.

d2200 6 18

d2200 7 f6

d2200 8 df

STATISCHE ANGABEN – BEKLEIDUNGSGEWICHTE KG / M²

Art der BekleidungPlattendicke in mmPlattendicke in mmPlattendicke in mm
222535
Direktbekleidung5,56,38,8
Bekleidung auf Plattenstreifen7,38,110,6
Bekleidung auf CD-Profilen Direktmontage7,38,110,6
Bekleidung auf CD-Profilen abgehängt dop. Schienenrost10,811,614,1

FEUERWIDERSTANDSKLASSEN

Zur brandschutztechnischen Ertüchtigung von Betonbauteilen müssen diese mindestens der Feuerwiderstandsklasse F30 / REI30 zugeordnet werden können. Zur Ertüchtigung in höhere Feuerwiderstandsklassen können folgende ISIBOARD-Brandschutzplatten verwendet werden.

FeuerwiderstandsklassePlattendicke in mm
F30 → F6022
F30 → F9025
F30 → F12035
F60 → F9022
F60 → F12035
F90 → F12025
