EINFACHE APPLIKATION

Brandschutzputz
Stahlträger

BRANDSCHUTZPUTZ
STAHLTRÄGER

Legende

1
Stahlprofil
2
Putzträgergewebe, Rippenstreckmetall sickenversteift, z.B. RSM Heitfeld Lochrip 0,5; Randrippen alle 15 -20 cm mit verzinktem Bindedraht verrödeln, Kopfstöße Rippe in Rippe ≥ 5cm verlegen. Jede Rippe ein- bis zweimal mit Bindedraht verrödeln
3
Abstandhalter nicht erforderlich

5
Metallspreizdübel M8 und Schraube M6, Abstand ≤ 500mm
6
Vorspritzmörtel HBT Brandschutzputz M1 (≥ 5 mm)
7
HBT Brandschutzputz M2, Dicke der Putzschicht nach U/A-Wert des Stahlprofils
8
Kantenschutzschiene, falls gewünscht

BESCHREIBUNG

Brandschutzputz Stahlträger mit HBT Brandschutzputz M1(VSP) und Brandschutzputz M2 zur Ertüchtigung von Stahlträgern F30 - F180.

Zulassung nach DIN 4102. Prüfbericht MPA DD 2013-B-2801.
Klassifikationsbericht nach EN 13501-1.

Legende

1
Stahlprofil
2
Putzträgergewebe, Rippenstreckmetall sickenversteift, z.B. RSM Heitfeld Lochrip 0,5; Randrippen alle 15 -20 cm mit verzinktem Bindedraht verrödeln, Kopfstöße Rippe in Rippe ≥ 5cm verlegen. Jede Rippe ein- bis zweimal mit Bindedraht verrödeln
3
Abstandhalter nicht erforderlich

5
Metallspreizdübel M8 und Schraube M6, Abstand ≤ 500mm
6
Vorspritzmörtel HBT Brandschutzputz M1 (≥ 5 mm)
7
HBT Brandschutzputz M2, Dicke der Putzschicht nach U/A-Wert des Stahlprofils
8
Kantenschutzschiene, falls gewünscht

BRANDSCHUTZPUTZ EINSEITIG STAHLTRÄGER

Bei der einseitigen Putzbekleidung ist das Rippenstreckmetall mit einem Überstand von >25mm zu beiden Seiten des Stahlträgers zu führen.

brandschutzputz stahltraeger mit hbt brandschutzmoertel m1 und m2 detail 1 89

Einseitige Putzbekleidung

brandschutzputz stahltraeger mit hbt brandschutzmoertel m1 und m2 detail 1 89 1

Einseitige Putzbekleidung

BRANDSCHUTZPUTZ ZWEISEITIG STAHLTRÄGER

Bei zweiseitiger Putzbekleidung ist das Rippenstreckmetall zum Wand- und Deckenanschluss abzuwinkeln und mit Metallspreizdübeln und Schrauben zu befestigen.

brandschutzputz stahltraeger mit hbt brandschutzmoertel m1 und m2 detail 3 6f

Zweiseitige Putzbekleidung

BRANDSCHUTZPUTZ DREISEITIG STAHLTRÄGER

Die dreiseitige Putzbekleidung hat analog zur zweiseitigen Putzbekleidung zu erfolgen.

brandschutzputz stahltraeger mit hbt brandschutzmoertel m1 und m2 detail 4 13

Dreiseitige Putzbekleidung

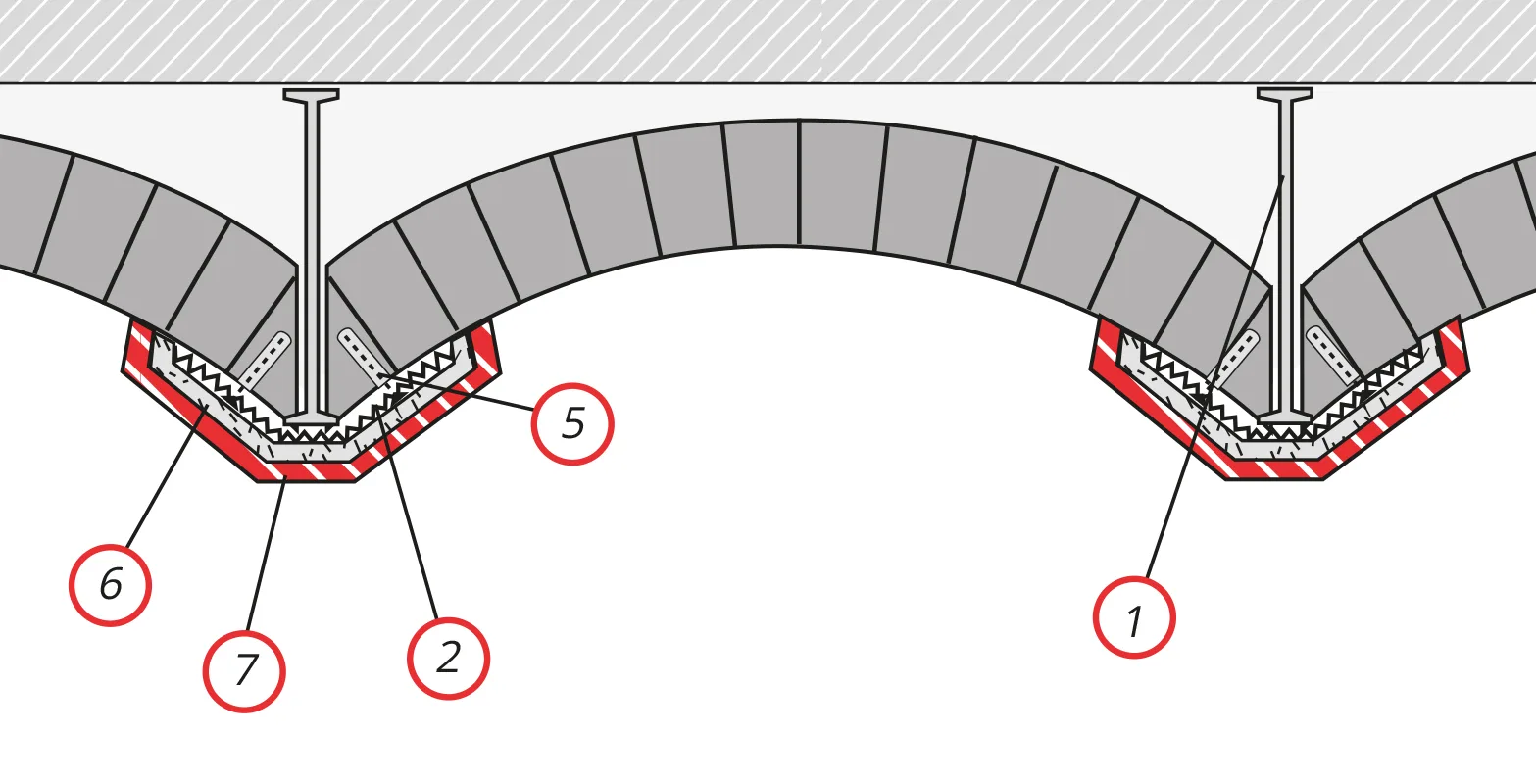

BRANDSCHUTZPUTZ KAPPENDECKEN

Die Putzbekleidungen der Träger von Kappendecken hat analog der einseitigen Trägerbekleidung zu erfolgen. Die Befestigung erfolgt an die aufgehenden Gewölbe.

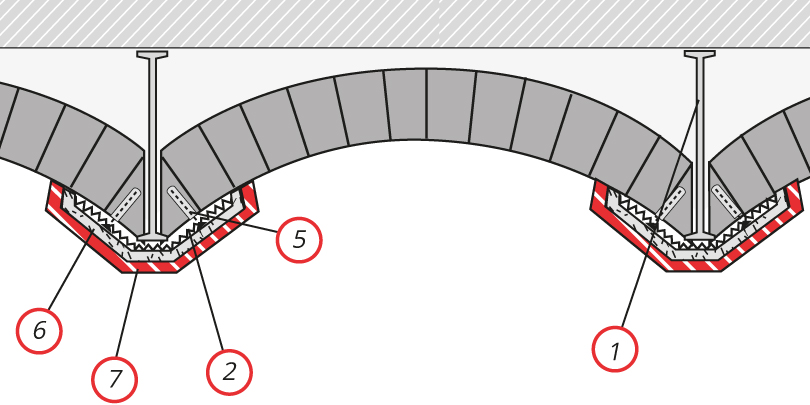

brandschutzputz stahltraeger mit hbt brandschutzmoertel m1 und m2 detail 5 88

Putzbekleidung an Kappendecken

U/A-WERTE - STAHLPROFILE

Profile	HEA		HEB		HEM		IPE		UPE		UNP
Seiten	4	3	4	3	4	3	4	3	4	3	4	3
80							330	270	230	185	227	186
100	185	138	154	115	85	65	300	247	223	183	222	185
120	184	137	141	106	80	61	279	230	214	178	206	174
140	174	129	130	98	76	58	259	215	205	173	196	167
160	161	120	118	89	71	54	241	200	194	165	188	160
180	155	115	110	83	68	52	226	188	185	158	179	154
200	145	108	103	77	65	49	211	176	177	152	170	127
220	134	100	97	73	62	47	198	165	166	143	160	139
240	122	91	91	68	52	39	184	153	156	135	154	134
260	118	88	88	66	51	39
270							176	147	148	129	145	127
280	113	84	85	64	50	38
300	105	78	81	60	43	33	167	139	142	124	141	123
320	98	74	77	58	43	33
330							156	131	129	113	136	119
340	94	72	75	57	43	34
360	91	70	73	57	44	34	146	122	121	107	111	98
400	87	68	71	56	45	36	137	116	112	100	117	104
450	83	66	69	55	47	38	130	110			119	108
500	80	65	67	55	48	39	121	104			112	100
550	79	65	67	55	50	41	113	98
600	79	65	67	55	51	42	105	91
650	79	65	66	55	52	44
700	77	65	66	56	53	45
800	74	65	66	57	55	48
900	74	65	65	57	65	57
1000	74	65	65	58	59	52

DICKE DER
BRANDSCHUTZPUTZBEKLEIDUNG

U/A-Werte Stahlträger	Bekleidungsdicke mit HBT Brandschutzputz M2 in mm nach DIN 4102-4
	F30	F60	F90	F120	F180
<90	5	5	15	15	25
90 bis 119	5	5	15	25
120 bis 179	5	5	15	25
180 bis 300	5	5	25	25

OBERFLÄCHEN

Mit dem Brandschutzputz können Oberflächen in der Qualitätsstufe Q1 erreicht werden. Zur Erzielung höherwertiger Oberflächen, Q2 - Q4, sollte die Verspachtelung mit dem speziell auf den HBT Brandschutzputz abgestimmten ISIPLAN Fertigspachtel erfolgen.
