Einzelne Leitungen

MLAR 4.3
Elektrische Leitungen

MLAR 4.3 - ELEKTRISCHE LEITUNGEN

MLAR 4.3 - einzelne elektrische Leitungen

MLAR 4.3 Durchführung von einzelnen elektrischen Leitungen

Sie finden unsere Printdokumente zu Kabelabschottungen und anderen Themen in unserem Downloadbereich.

Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.


DURCHFÜHRUNG NACH MLAR 4.3

Einzelkabel / Hohlleiter / Fernmelde / IT / Koaxial / Lichtwellen /d unbegrenzt

Massivwand

Detail 1 - Einzelne elektrische Leitungen

Detail 1

Metallständerwand

Detail 2 - Einzelne elektrische Leitungen

Detail 2

Schachtwand

Detail 3 - Einzelne elektrische Leitungen

Detail 3


Brennbare Elektroleerrohre bis d ≤ 32 mm mit oder ohne Belegung

Massivwand

Detail 4 - Einzelne elektrische Leitungen

Detail 4

Metallständerwand

Detail 5 - Einzelne elektrische Leitungen

Detail 5

Schachtwand

Detail 6 - Einzelne elektrische Leitungen

Detail 6


Abschottungshülsen, Dosenabschottungen / Herstellervorgaben beachten evtl. aufdoppeln

Massivwand

Detail 7 - Einzelne elektrische Leitungen

Detail 7

Metallständerwand

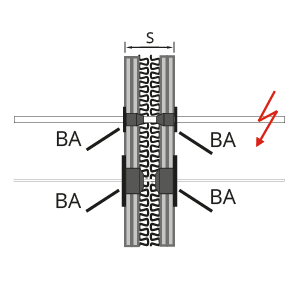

Detail 8 - Einzelne elektrische Leitungen

Detail 8

Schachtwand

Detail 9 - Einzelne elektrische Leitungen

Detail 9


Abschottungshülsen, Dosenabschottungen / Herstellervorgaben beachten evtl. aufdoppeln

Massivwand

Detail 10 - Einzelne elektrische Leitungen

Detail 10

Metallständerwand

Detail 11 - Einzelne elektrische Leitungen

Detail 11

Schachtwand

Detail 12 - Einzelne elektrische Leitungen

Detail 12

(vgl. Kommentar mit Anwendungsempfehlungen und Praxisbeispielen zu der MLAR; 4. Auflage Mai 2011; Lippe, Wesche, Rosenwirth, Reintsema)


Legende

s

Mindestdicke der Abschottung im Bereich der Leitungsdurchführung ≤ 60 mm

(siehe MLAR Punkt 4.3)

B/T

Kabelbündel Durchmesser bis 100 mm (Anlehnung an Vorgaben aus klassifizierten Abschottungen);
Kabletrassen in beliebiger Größe

L

Kein besonderer brandschutztechnischer Befestigungsabstand erforderlich, allerdings sollten die Mindestbefestigungsabstände nach den VDE Bestimmungen sowie der Befestigungssysteme / Kabeltrassen; L ≤ 500 mm, beidseitig der Wand, beachtet werden.


Die Befestigungsmaterialien müssen aus nichtbrennbaren Baustoffen wie z.B. verzinktem Stahl bestehen. Eine brandschutztechnische Auslegung der Befestigungmaterialien ist nicht erforderlich.

t

Die maximale Spaltbreite für ISILIT Rohrbandage, ISITHERM Leitungsbandage und ISIFOAM BDS-N (1K) Brandschutzmasse  beträgt t ≤ 50 mm;


Bei Verschluss des Spaltes mit Brandschutzmörtel M3 ist die Spaltbreite unbegrenzt (t = ∞), sofern die Statik der Wand dies zulässt.

M3
Verschluss des Spaltes (t) mit Brandschutzmörtel M3

IL/IF

Verschluss des Spaltes (t) mit ISILIT Rohrbandage, ISITHERM Leitungsbandage, oder ISIFOAM BDS-N (1K) Brandschutzmasse



Systemkomponenten

HBT Brandschutzmörtel M3 - Artikelnummer: 2000003-2 - Verpackung: 25 kg Sack - Verpackungseinheit: 42 Sack Palette

HBT Brandschutzmörtel M3

Artikelnummer: 2000003-2
Verpackung: 25 kg Sack
Verpackungseinheit: VE 42 Sack Palette

HBT ISITHERM BBR 2 Leitungsbandage - Artikelnummer: 363357126

ISITHERM BBR 2 Leitungsbandage

Artikelnummer: 363357126

ISIFOAM Brandschutzmasse BDS-N (1K) - Artikelnummer: 4146350 - Größe: 310 ml

ISIFOAM Brandschutzmasse BDS-N (1K)

Artikelnummer: 4146350
Größe: 310 ml

HBT Kennzeichnungsschild - Artikelnummer: 2010002 - Typ: LAR (Kunststoff)

Kennzeichnungsschild

Artikelnummer: 2010002
Typ: LAR (Kunststoff)

HBT ISILIT NBR Rohrbandage - Artikelnummer: 6490001

ISILIT NBR Rohrbandage

Artikelnummer: 6490001

HBT Kennzeichnungsschild - Artikelnummer: 2010001 - Typ: LAR (Aufkleber)

Kennzeichnungsschild

Artikelnummer: 2010001
Typ: LAR (Aufkleber)


Besuchen Sie unseren Online-Shop und entdecken Sie eine breite Palette an Brandschutzprodukten.


Downloads

HBT Brandschutzmörtel M3
Klassifizierungsbericht nach EN 13501
MPA DD Nr. 06-6-4014/2

ISILIT NBR Rohrbandage
Klassifizierungsbericht nach EN 13501
MPA DD Nr. 2009-B-4807/01

ISITHERM BBR Leitungsbandage
Klassifizierungsbericht nach EN 13501
MPA DD Nr. 2009-B-5037/01

ISIFOAM 1K Brandschutzmasse
System "ZZ"
Zulassung: Z-19.15-1642

>
