Auf Mineralfaserbasis

ISILASTIK B5
Brandschutzfuge

ISILASTIK B5
BRANDSCHUTZFUGE

Legende

1
Massivdecke
2
Mineralfaserplatte
3
Beschichtung mit ISILASTIK B5 Brandschutzbeschichtung
4
Massivwand
5
Stahlbauteil

ISILASTIK b5 Brandschutzfuge

Brandschutzfugensystem EI 120 nach EN 1366-4 für Massivwände und Massivdecken. Bewegungsvermögen bis 36 %.

Die ISILASTIK B5 Brandschutzfuge ist eine Fuge auf Mineralfaserbasis mit einer endothermen Beschichtung. Mit diesem System können Fugen in Massivwänden, -decken sowie zwischen Massivbauteilen und Stahl ausgeführt werden. Die Brandschutzfuge erlaubt einen einseitigen Einbau. Es sind Brandschutzfugen bis zu einer Breite von 100 mm möglich. Die Fugenflankenbewegung beträgt maximal 36 %.

Mit der Brandschutzfuge können Feuerwiderstandsklassen von EI 30 bis EI 120 erreicht werden.

Zulassung ETA

Sie finden unsere Printdokumente zu Brandschutzfugen und anderen Themen in unserem Downloadbereich.

Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.

Legende

1
Massivdecke
2
ISIFLEX Fugenelement
3
Verklebung, falls gewünscht mit ISIFLEX Brandschutzsilikon, d = < 1,0 mm oder ISIFEST Brandschutzkleber SB
4
Massivwand
5
Beschichtung mit ISIFLEX Brandschutzsilikon
6
Ggfs. optische Abdeckung

Einbausituationen Wand- und Deckenfugen

Detail 1: Schnitt Deckenfuge

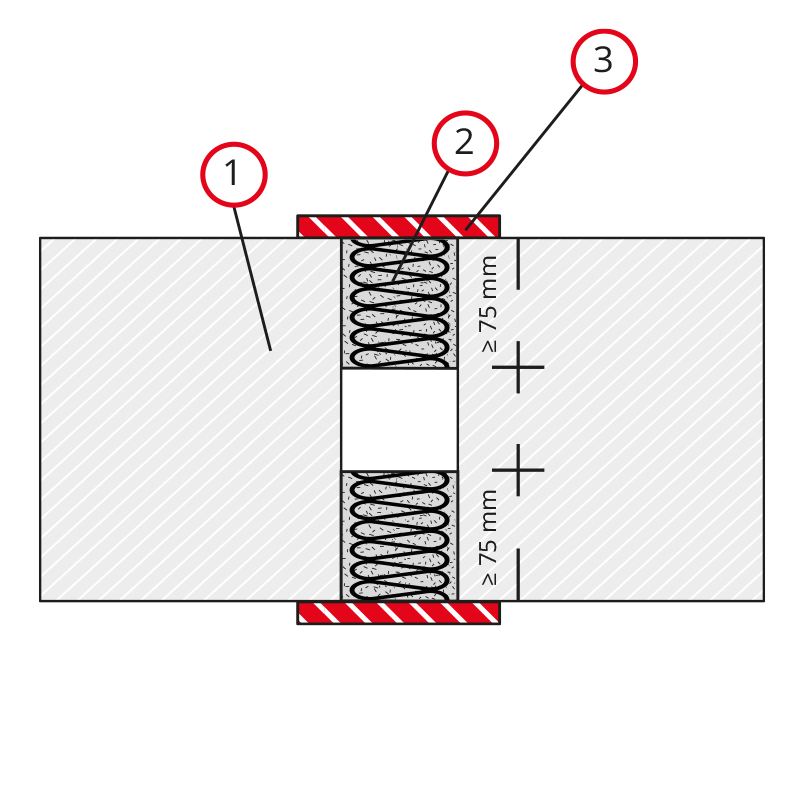

Detail 2: Schnitt Deckenfuge; geteilte Mineralfaserplatte

Detail 3: Schnitt Deckenrandfuge

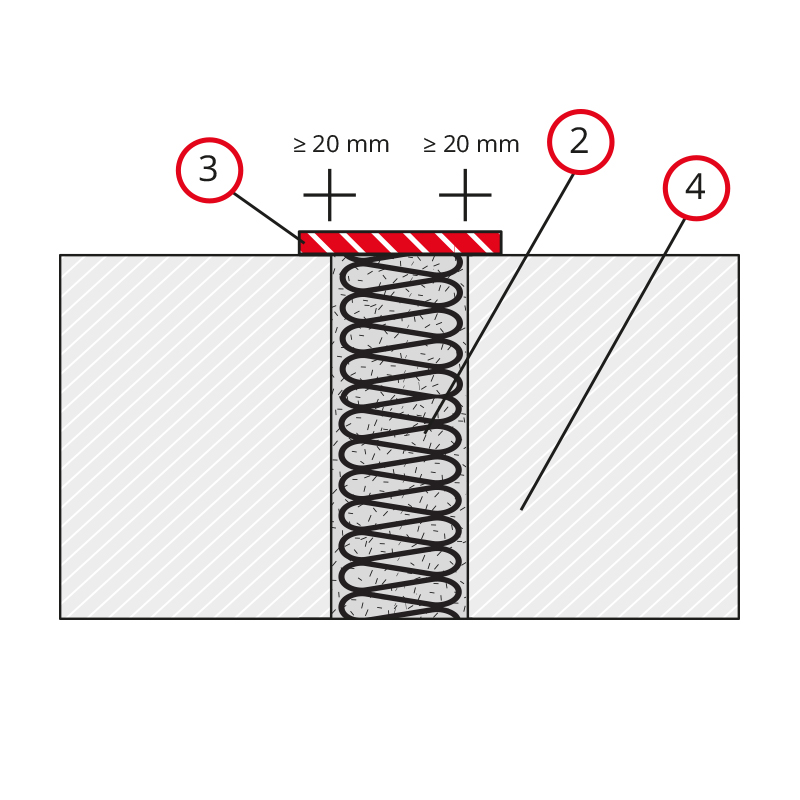

Detail 4: Draufsicht Wandfuge

Detail 5: Draufsicht Wandfuge; geteilte Mineralfaserplatte

Detail 6 - Draufsicht Deckenfuge geteilte Mineralfaserplatten bei Fugendändern - Brandschutzplatten

Detail 6: Draufsicht Wandfuge; geteilte
Mineralfaserplatte bei Fugenbändern

Detail 7: Schnitt Wand-/ Deckenfuge

Detail 8 - Schnitt Wand-Deckenfuge an Stahlbauteil - Brandschutzplatten

Detail 8: Wand-/ Deckenfuge; Anschluss an Stahlbauteil

Angaben zu DEN PRODUKTEN

1
Massivdecke
2
Mineralfaser-Platte
nichtbrennbar A1, Schmelzpunkt ≥ 1.000° C, Raumgewicht ≥ 50 kg/m³
Eine Verklebung im Bauteil ist nicht erforderlich, selbstsichernd
3
Beschichtung mit ISILASTIK B5 Brandschutzbeschichtung
Die Beschichtung der Mineralfaserplatten mit der ISILASTIK B5 viskos Brandschutzbeschichtung, einschließlich eines 20 mm breiten Randbereichs des Massivbauteils / Stahlbauteils, einseitig von oben oder unten.

Beschichtungsdicke
Die Beschichtung der Mineralfaserplatten erfolgt in einer Trockenschichtdicke von ≥ 1,0 mm (Nassschichtdicke 1,3 mm)
4
Massivwand
5
Stahlbauteil

EINSATZBEREICHE UND ABMESSUNGEN DER BRANDSCHUTZFUGEN NACH EN 1366-4

	Massivwand	Massivdecke
Maximale Fugenbreite	100 mm	100 mm
Mindestwand- und Deckenstärke	120 mm	150 mm
Mineralwolle Schmelzpunkt ≥ 1000°C	Mineralwolle mit einem Raumgewicht von mindestens 50 kg/m³.
Beschichtungsdicke	ISILASTIK B5 ≥ 1 mm
Fugenbreiten	11 mm bis 100 mm

Klassifizierung der Fugen in Massivwänden

Bei einseitiger Beschichtung der Mineralfaserplatten, Fugenbreite ≥ 10 mm ≤ 100 mm
Feuerwiderstandsklasse EI 120 - V - M 036 - B - W 10 mm bis 100 mm

Bei zweiseitiger Beschichtung der Mineralfaserplatten, Fugenbreite ≥ 10 mm ≤ 100 mm
Feuerwiderstandsklasse EI 120 - V - M 036 - B - W 10 mm bis 100 mm

Klassifizierung der Fugen in Massivdecken

Bei einseitiger Beschichtung der Mineralfaserplatten, Fugenbreite ≥ 10 mm ≤ 100 mm
Feuerwiderstandsklasse EI 120 - H - M 036 - B - W 10 mm bis 100 mm

Bei zweiseitiger Beschichtung der Mineralfaserplatten, Fugenbreite ≥ 10 mm ≤ 100 mm
Feuerwiderstandsklasse EI 120 - H - M 036 - B - W 10 mm bis 100 mm

Bei einseitiger, oberer Beschichtung der Mineralfaserplatten, Fugenbreite ≥ 10 mm ≤ 100 mm und Anschluss an ein offenes Stahlprofil
Feuerwiderstandsklasse EI 120 - H - M 036 - B - W 10 mm bis 100 mm

Bei einseitiger, unterer Beschichtung der Mineralfaserplatten, Fugenbreite ≤ 10 mm und Anschluss an ein offenes Stahlprofil
Feuerwiderstandsklasse EI 120 - H - M 036 - B - W 10 mm

Bei einseitiger, unterer Beschichtung der Mineralfaserplatten, Fugenbreite ≥ 10 mm ≤ 100 mm und Anschluss an ein offenes Stahlprofil
Feuerwiderstandsklasse EI 90 - H - M 036 - B - W 10 mm bis 100 mm
