Kombisystem

ISIFOAM 170 BDS-N
Kombischott

ISIFOAM 170 BDS-N
BRANDSCHUTZSTEIN

ISIFOAM 170 BDS-N BRANDSCHUTZSTEIN

ISIFOAM 170 BDS-N Brandschutzstein | Brandschott als Kombiabschottung S30/S60/S90 für Massivwände, Massivdecken und leichte Trennwände. Mit dem ISIFOAM 170 BDS-N Brandschutzstein  können temporäre sowie permanente Brandschotts von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren erstellt. ISIFOAM 170 BDS-N Brandschutzstein Z-19.15-1744

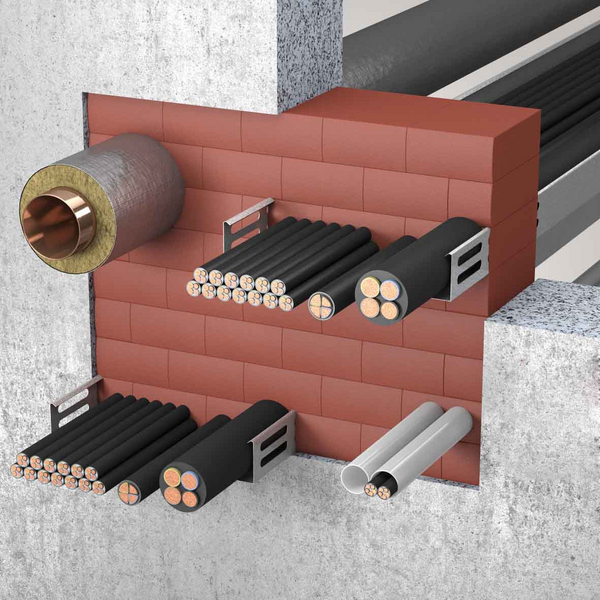

isifoam steine 170 b9

ISIFOAM 170 BDS-N Brandschutzstein in Massivwand

isifoam steine 170 bds n ltw 98

ISIFOAM 170 BDS-N Brandschutzstein in leichter Trennwand


BESONDERS GEEIGNET FÜR:
1. Mittlere und große Abschottungen mit mittlerer bis hoher Belegung
2. Mischbelegungen aus Kabeln und nichtbrennbaren Rohren
3. Abschottungen mit häufig wechselnder Belegung

ZUGELASSENE INSTALLATIONEN
  • Elektrokabel und -leitungen aller Art und Durchmesser (auch Lichtwellenleiter)
  • Einzelne Leitungen aus Stahl- oder Kunststoffrohren für Steuerungszwecke bis zu einem Rohraußendurchmesser von 15 mm
  • Kabeltragekonstruktionen (Kabelrinnen, -pritschen, -leitern) aus Stahl-, Aluminium- oder Kunststoffprofilen dürfen durch die Abschottung geführt werden
  • Elektroinstallationsrohre aus Kunststoff bis zu einem Rohraußendurchmesser von 20 mm
  • Nichtbrennbare Rohre, die für Rohrleitungsanlagen für nichtbrennbare / brennbare Flüssigkeiten oder nichtbrennbare / brennbare Gase (mit Ausnahme von Lüftungsleitungen) für Rohrpostleitungen (Fahrrohre) oder für Staubsaugleitungen bestimmt sind
  • Nichtbrennbare Rohre aus Stahl, Edelstahl und Stahlguss mit einem Rohraußendurchmesser bis 168,3mm und Rohrwanddicken von 1,0 mm bis 14,2 mm
  • Nichtbrennbare Rohre aus Kupfer mit einem Rohraußendurchmesser bis 88,9 mm und Rohrwanddicken von 1,0 mm bis 14,2 mm (Rohrdiagramme siehe Zulassung Z-19.15-1744)
  • Streckenisolierungen an Rohren aus Mineralfasermatten oder -schalen können wahlweise durch die Abschottung hindurchgeführt werden oder an der Schottoberfläche enden (Anwendungsbereiche, Isolierungslängen und -dicken sowie Rohrdiagramme siehe Zulassung Z-19.15-1744)

EINSATZBEREICHE UND ABMESSUNGEN DES BRANDSCHOTTS MIT ISIFOAM BRANDSCHUTZSTEINEN 170 BDS-N
Angaben in mmMassivwandMassivdeckeLeichte Trennwand
Maximale Abmessungen Breite x Höhe
S30875 x 875400x∞875 x 575
S60875 x 575400x∞875 x 575
S901000 x 1000700x∞875 x 575 / 575 x 875
Mindesteinbautiefe (Schottstärke)
S30120120120
S60160160160
S90170170170
Mindestwand- und Deckenstärken (Bauteildicke)
305015075
S6070150100
S90100150100

Systemkomponenten

produktfoto brandschutzstein isifoam 200 bds n abmessungen 200x120x60 f4

ISIFOAM 170 BDS-N Brandschutzstein

Artikelnummer: 4146328
Größe: 170 x 120 x 60 mm

produktfoto brandschutzmasse isifoam bds inhalt 310 ml f7

ISIFOAM BDS-N 1K Brandschutzmasse

Artikelnummer: 4146350
Größe:
310 ml

produktfoto vakuumierter brandschutzstein isifoam 200 bds n abmessungen 200x120x60 d3

ISIFOAM 170 BDS-N Brandschutzstein vakuumiert

Artikelnummer: 363357037
Größe:
170x120x60 mm

produktfoto kennzeichnungsschild isifoam bds systeme 68

Kennzeichnungsschild

Artikelnummer: 214403166
Typ:
ISIFOAM 170 BDS-N Brandschutzstein

produktfoto silikonbeschichteter brandschutzstein isifoam 200 bds n abmessungen 200x120x60 7a

ISIFOAM 170 BDS-N Brandschutzstein silikonbeschichtet

Artikelnummer: 363357039
Größe:
170 x 120 x 60 mm


Downloads

ISIFOAM 170 Brandschutzstein Leichte Trennwand

Ausschreibungstext

ISIFOAM 170 Brandschutzstein Massivbauteil

Ausschreibungstext

ISIFOAM 170 BDS-N Brandschutzstein

Montageanleitung

ISIFOAM 170 BDS-N Brandschutzstein

Zulassung

>
