Kombisystem

ISIFOAM 200 BDS-N
Brandschutzstein

ISIFOAM 200 BDS-N BRANDSCHUTZSTEIN

ISIFOAM 200 BDS-N BRANDSCHUTZSTEIN

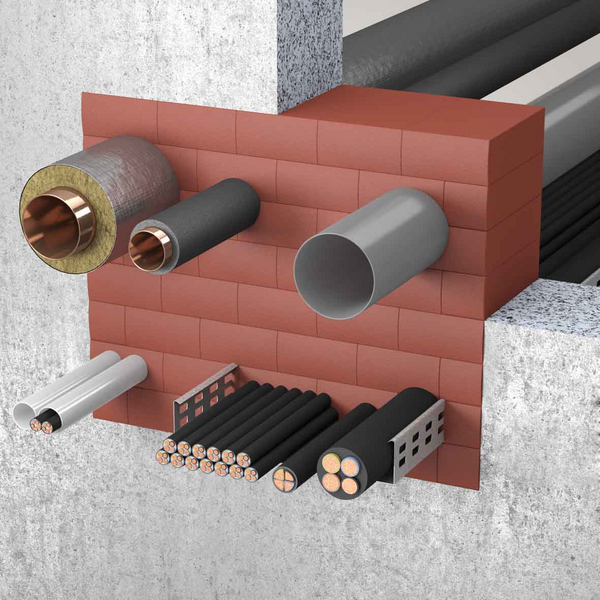

ISIFOAM 200 BDS-N Brandschutzstein | Brandschott als Kombiabschottung S90 für Massivwände, Massivdecken, leichte Trennwände und Wände vom Typ PRIOWALL. Mit dem ISIFOAM 200 BDS-N Brandschutzstein können temporäre sowie permanente Brandschotts von Elektrokabeln und -leitungen aller Art und Durchmesser, sowie brennbaren und nichtbrennbaren Rohren erstellt werden.
  • Zulassung aBG Z-19.53-2529
Sie finden unsere Printdokumente zu Kombiabschottungen und anderen Themen in unserem Downloadbereich.

Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.

ISIFOAM 200 BDS-N Brandschutzstein in Massivwand

DETAIL 1: Brandschutzstein ISIFOAM 200 BDS-N  in Massivwand

ISIFOAM 200 BDS-N Brandschutzstein in leichter Trennwand

DETAIL 2: Brandschutzstein ISIFOAM 200 BDS-N in leichter Trennwand

ISIFOAM 200 BDS-N Brandschutzstein in Priowall

DETAIL 3: Brandschutzstein ISIFOAM 200 BDS-N in Priowall


BESONDERS GEEIGNET FÜR:
1. Mittlere und große Abschottungen mit mittlerer bis hoher Belegung
2. Mischbelegungen aus Kabeln, brennbaren und nichtbrennbaren Rohren
3. Rohre mit Kautschukisolierung
4. Hydraulikleitungen und Mehrschichtverbundrohre
5. Abschottungen mit häufig wechselnder Belegung

VORTEILE DER NEUEN ZULASSUNG
1. Das ISITHERM Kombischott Brandschutzsteine 200 BDS-N wurde um viele zusätzliche Anwendungen erweitert. Es können nun unter anderem Kunststoffrohre in Kombination mit der ISITHERM Rohrmanschette BBR bis zu einem Durchmesser von 160mm , Elektroinstallationsrohre als Bündel und mit Foamglas isolierte nicht brennbare Rohre abgeschottet werden.

2. Das System Brandschutzsteine 200 BDS-N lässt sich jetzt mit dem ISITHERM Brandschutzschaum 2K-NE kombinieren. Dadurch lassen sich Zuschnitte des Brandschutzsteins 200 BDS-N vermeiden. Zudem kann die letzte Reihe über die gesamte Schottbreite schnell und einfach mit dem ISITHERM Brandschutzschaum verschlossen werden.

3. Außerdem lassen sich Metallrohre mit Rohrisolierungen aus FOAMGLAS abschotten. 4. Als weiteres Highlight können nun auch Hochfrequenzkoaxialkabel der Firmen RFS und CommScope bis zu einem Außendurchmesser von 57 mm, ohne zusätzliche Maßnahmen wie Brandschutzbandagen oder Brandschutzanstrich, mit Nullabstand verlegt werden.

ZUGELASSENE INSTALLATIONEN
  • Elektrokabel und -leitungen aller Art und Durchmesser (auch Lichtwellenleiter)
  • Einzelne Leitungen aus Stahl- oder Kunststoffrohren für Steuerungszwecke bis zu einem Rohraußendurchmesser von 15 mm
  • Kabeltragekonstruktionen (Kabelrinnen, -pritschen, -leitern) aus Stahl-, Aluminium- oder Kunststoffprofilen dürfen durch die Abschottung geführt werden
  • Einzelne Leitungen aus Stahl- oder Kunststoffrohren für Steuerungszwecke bis zu einem Rohraußendurchmesser von 15 mm
  • Elektroinstallationsrohre als Bündel bis zu einem Außendurchmesser von 100 mm
  • Hochfrequenzkoaxialkabel der Firmen RFS und CommScope bis zu einem Außendurchmesser von 57 mm; mit Nullabstand verlegbar
  • Brennbare Rohre für Rohrleitungsanlagen für nichtbrennbare Flüssigkeiten oder nichtbrennbare Gase (mit Ausnahme von Lüftungsleitungen), für Rohrpostleitungen (Fahrrohre) oder für Staubsaugleitungen
  • Brennbare Rohre (ohne zusätzlichen Manschettenaufsatz) mit einem Rohraußendurchmesser bis 110mm und Rohrwanddicken von 1,8mm bis 11,2mm (Rohrdiagramme siehe Zulassung Z-19.15-1182)
  • Brennbare Rohre > 110 mm bis zu einem Rohraußendurchmesser von 160 mm können mit der ISITHERM Brandschutzmanschette BBR / ZZ Manschette abgeschottet werden.
  • Mehrschichtverbundrohre in geschlossenen Rohrleitungsanlagen (z. B. Trinkwasser- oder Heizungsleitungen) ohne zusätzlichen Manschettenaufsatz mit einem maximalen Rohraußendurchmesser bis zu 63 mm in Massivwänden, leichten Trennwänden und Massivdecken ohne Erfordernis zusätzlicher Streckenisolierungen (Rohrdiagramme siehe Zulassung)
  • Nichtbrennbare Rohre, die für Rohrleitungsanlagen für nichtbrennbare / brennbare Flüssigkeiten oder für nichtbrennbare / brennbare Gase (mit Ausnahme von Lüftungsleitungen) für Rohrpostleitungen (Fahrrohre) oder für Staubsaugleitungen bestimmt sind
  • Nichtbrennbare Rohre aus Stahl, Edelstahl und Stahlguss mit einem Rohraußendurchmesser bis 168,3 mm und Rohrwanddicken von 1,0 mm bis 14,2 mm
  • Nichtbrennbare Rohre aus Kupfer mit einem Rohraußendurchmesser bis 88,9mm und Rohrwanddicken von 1,0 mm bis 14,2 mm (Rohrdiagramme siehe Zulassung Z-19.15-1182)
  • Nichtbrennbare Rohre mit FOAMGLAS Isolierung für Metallrohre bis zu einem Rohraußendurchmesser von 108 mm
  • Streckenisolierungen an Rohren aus Mineralfasermatten oder -schalen können wahlweise durch die Abschottung hindurchgeführt werden oder an der Schottoberfläche enden (Anwendungsbereiche, Isolierungslängen und -dicken sowie Rohrdiagramme siehe Zulassung Z-19.15-1182)
  • Streckenisolierungen an Rohren aus Kautschukisolierungen (AF/Armaflex, SH/Armaflex, NH/Armaflex oder Kaiflex-KK plus) können wahlweise durch die Abschottung hindurchgeführt werden oder an der Schottoberfläche enden (Anwendungsbereiche, Isolierungslängen und -dicken sowie Rohrdiagramme siehe Zulassung Z-19.15-1182)
  • Hydraulikleitungen vom Typ Aeroquip „GH 793“ mit einem Durchmesser bis 38,1 mm (DN 25) und bis 6,35 mm Wandstärke

EINSATZBEREICHE UND ABMESSUNGEN DES BRANDSCHOTTS MIT ISIFOAM BRANDSCHUTZSTEINEN 200 BDS-N
Angaben in mmWandDeckeLeichte TrennwandGipswandPriowall
Maximale Abmessungen Breite x Höhe
S901000 x 1000700 x ∞840 x 570 / 570 x 840840 x 570 / 570 x 840584 x 584
Mindesteinbautiefe (Schottstärke)
S90200200200200200
Mindestwand- und Deckenstärken (Bauteildicke)
S901001501008042


Systemkomponenten

HBT ISIFOAM 200 BDS-N Brandschutzstein - Artikelnummer: 4146329 - Größe: 200 x 120 x 60 mm

ISIFOAM 200 BDS-N Brandschutzstein

Artikelnummer: 4146329
Größe: 200 x 120 x 60 mm

HBT ISIFOAM BDS-N 1K Brandschutzmasse - Artikelnummer: 4146350 - Größe: 310 ml

ISIFOAM BDS-N 1K Brandschutzmasse

Artikelnummer: 4146350
Größe:
310 ml

HBT Kennzeichnungsschild - Artikelnummer: 214403166 - Typ: ISIFOAM 200 BDS-N Brandschutzstein

Kennzeichnungsschild

Artikelnummer: 214403166
Typ:
ISIFOAM 200 BDS-N Brandschutzstein

HBT ISIFOAM 200 BDS-N Brandschutzstein vakuumiert - Artikelnummer: 214403019 - Größe: 200x120x60 mm

ISIFOAM 200 BDS-N Brandschutzstein vakuumiert

Artikelnummer: 214403019
Größe:
200x120x60 mm

HBT ISIFOAM NE Brandschutzmasse - Artikelnummer: 363357082 - Größe: 310 ml

ISIFOAM NE Brandschutzmasse

Artikelnummer: 363357082
Größe:
310 ml

HBT ISIFOAM 200 BDS-N Brandschutzstein silikonbeschichtet - Artikelnummer: 363357038 - Größe: 200 x 120 x 60 mm

ISIFOAM 200 BDS-N Brandschutzstein silikonbeschichtet

Artikelnummer: 363357038
Größe:
200 x 120 x 60 mm

HBT ISIFOAM 2K NE Brandschutzschaum - Artikelnummer: 269446130 - Größe: 380 ml

ISIFOAM 2K NE Brandschutzschaum

Artikelnummer: 269446130
Größe:
380 ml


Downloads

ISIFOAM 200 Brandschutzstein Leichte Trennwand

Ausschreibungstext

ISIFOAM 200 Brandschutzstein Massivbauteil

Ausschreibungstext

ISIFOAM 200 BDS-N Brandschutzstein

Montageanleitung

ISIFOAM 200 BDS-N Brandschutzstein

Zulassung Z-19.53-2529

>
