EINFACHE APPLIKATION.

Brandschutzputz
Holzfachwerkwände

BRANDSCHUTZPUTZ HOLZFACHWERKWÄNDE

Legende
  1. 1
    Holzfachwerkwand
  2. 2
    Holzwolle - Leichtbauplatte 25 mm
  3. 3
    HBT Brandschutzmörtel M1 - Vorspritzer
  4. 4
    HBT Brandschutzmörtel M2
  5. 5
    Holzbalken ≥ 100 x 100 mm
  6. 6
    Plattennägel 80 mm
  7. 7
    Auffüllung der Gefache
  8. 8
    Holzbalken ≥ 120 x 120 mm
BESCHREIBUNG
Holzfachwerkwände mit ausgefüllten Gefache nach DIN 4102-4, Abs. 4.11 können durch einen Putzauftrag mit den HBT-Brandschutzmörteln M1 und M2 brandschutztechnisch ertüchtigt werden. Ebenso können Wände in Holztafelbauart nach DIN DIN 4102-4, Abs. 4.12 mit den Mörteln ertüchtigt werden.

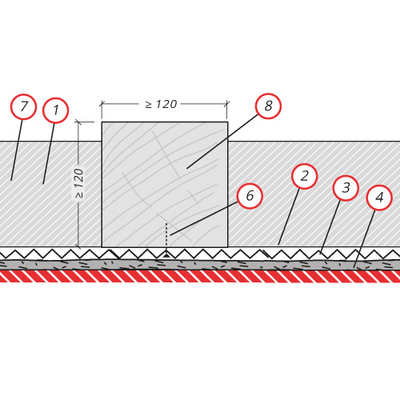

Legende
  1. 1
    Holzfachwerkwand
  2. 2
    Holzwolle - Leichtbauplatte 25 mm
  3. 3
    HBT Brandschutzmörtel M1 - Vorspritzer
  4. 4
    HBT Brandschutzmörtel M2
  5. 5
    Holzbalken ≥ 100 x 100 mm
  6. 6
    Plattennägel 80 mm
  7. 7
    Auffüllung der Gefache
  8. 8
    Holzbalken ≥ 120 x 120 mm

FACHWERK

Die Ständer, Riegel, Streben und sonstigen Hölzer müssen Querschnittsabmessungen von mindestens 100 x 100mm bei einseitiger-, bzw. 120 x 120mm bei zweiseitiger Brandbeanspruchung besitzen, im übrigen gilt für die Bemessung DIN 1052-1. Bei nichtraumabschließenden Wänden ist eine Bekleidung nach DIN 4102-4, Abs 4.11.4 nicht erforderlich.

w3200 1 99
w3200 2 35

ISILASTIK KABEL- KOMBISCHOTT EI90 /EI120


AUSFÜLLUNG DER GEFACHE

Die Fachwerkfelder müssen vollständig mit Lehmschlag, Holzwolle-Leichtbauplatten nach DIN1101 oder Mauerwerk nach DIN 1053 Teil 1 ausgefüllt sein.


BEKLEIDUNG

Mindestens eine Wandseite ist mit 5 mm HBT Brandschutzmörtel M1, sowie 15 mm HBT Brandschutzmörtel M2 zu verputzen, der Putzauftrag kann auch auf mindestens 25 mm dicke Holzwolle-Leichtbauplatten nach DIN 1101 erfolgen.


Systemkomponenten

brandschutzmoertel-m1-25kg

Brandschutzputz (VSP) M1

Artikelnummer: 2000001
Verpackung: 25 kg Sack
Verpackungseinheit: 42 Sack Palette

brandschutzmoertel-m2-20kg

Brandschutzputz M2

Artikelnummer: 2000002
Verpackung: 20 kg Sack
Verpackungseinheit: 42 Sack Palette


Downloads

HBT Brandschutzmoertel M2

Klassifizierungsbericht nach EN 13501
MPA DD Nr. 2008-B-1925/02

>
