Flexibel & Wartungsfrei
ISIFLEX Brandschutzfuge
Fugenelement
ISIFLEX BRANDSCHUTZFUGE FUGENELEMENT
Legende
- 1Massivdecke
- 2ISIFLEX Fugenelement
- 3Verklebung, falls gewünscht mit ISIFLEX Brandschutzsilikon, d = <1,0 mm oder ISIFEST Brandschutzkleber SB
- 4Massivwand
- 5Beschichtung mit ISIFLEX Brandschutzsilikon
- 6Ggfs. optische Abdeckung
ISIFLEX Brandschutzfuge Fugenelement
Die Brandschutzfuge mit dem dauerelastischen ISIFLEX Fugenelement bringt viele Vorteile mit. Die Brandschutzfuge kann Fugenflankenbewegungen von 60% aufnehmen. Das Fugenelement ermöglicht einen einseitigen Einbau im Gegensatz zu herkömmlichen Fugensystemen.
Weitere Produktvorteile sind die flexibilität des Elements.
Die Brandschutzfuge erreicht Feuerwiderstandsklassen bis EI 90 nach EN 1366-4.
Die Massivbauteile müssen Stärken bei Wänden ≥ 100 mm und Decken ≥ 150 mm aufweisen.
Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.
Besonderheiten
Legende
- 1Massivdecke
- 2ISIFLEX Fugenelement
- 3Verklebung, falls gewünscht mit ISIFLEX Brandschutzsilikon, d = < 1,0 mm oder ISIFEST Brandschutzkleber SB
- 4Massivwand
- 5Beschichtung mit ISIFLEX Brandschutzsilikon
- 6Ggfs. optische Abdeckung

Detail 1: Schnitt Deckenfuge

Detail 2: Schnitt Deckenfuge - geteiltes Fugenelement

Detail 3: Schnitt Deckenrandfuge

Detail 4: Draufsicht Wandfuge

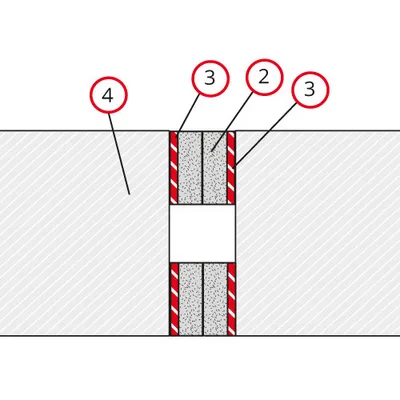

Detail 5: Draufsicht Wandfuge; geteiltes Fugenelement

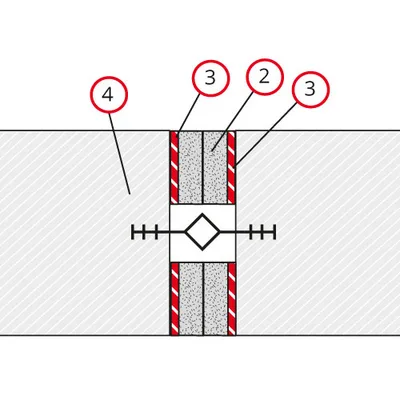

Detail 6: Draufsicht Wandfuge; geteiltes Fugenelement bei Fugenbändern

Detail 7: Schnitt Wand-/ Deckenfuge

Detail 8: Schnitt Wandfuge-/ Deckenfuge; Silikonabdeckung

Detail 9: Schnitt Wand-/ Deckenfuge; optisch-/ mechanische Abdeckung

Detail 10: Verklebung - Kopfstoßausbildung
Einsatzbereiche und Abmessungen NACH EN 1366-4
Angaben in mm | Massivwand | Massivdecke |
Maximale Fugenbreite | 100 mm | 100 mm |
Mindestwand- und Deckenstärke | 100 mm | 150 mm |
Bewegungsvermögen der Fuge | Scherbelastung je nach Fugenbreite bis zu 60% bei mechanischer induzierter Scherung Druckbelastung je nach Fugenbreite bis zu 60 %, auch horizontale Fugen zwischen Wänden und Decken mit Durchbiegungen bis 60 % | |
Bewegungsart | Seitliche Dehnung, Druck, oder Scherung |
Klassifizierung der ISIFLEX-Fugenelemente
Fugenbreite | Bauteil Wand | Bauteil Decke |
≥18 mm ≤ 100 mm | EI 90-H-X-F 18 bis 100 | EI 90-V-X-F-W 18 bis 100 |
Weitere Anwendungen für Brandschutzfugen
ISIFLEX Brandschutzfuge Fugenelement
Systemkomponenten

ISIFLEX Fugenelement 10-17 mm
Artikelnummer: 6490109
Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 36-45 mm
Artikelnummer: 6490112
Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 77-92 mm
Artikelnummer: 6490115
Breite x Länge in mm: 130 x 1000

ISIFLEX Brandschutzsilikon Weiß
Artikelnummer: 6490101
Größe: 310 ml
Farbe: Weiß

Kennzeichnungsschild
Artikelnummer: 2010001
Typ: Brandschutzfugen (Aufkleber)

ISIFLEX Fugenelement 18-25 mm
Artikelnummer: 6490110
Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 46-60 mm
Artikelnummer: 6490113
Breite x Länge in mm: 100 x 1000

ISIFLEX Fugenelement 93-100 mm
Artikelnummer: 6490116
Breite x Länge in mm: 130 x 1000

ISIFEST Brandschutzkleber SB
Artikelnummer: 363357053

ISIFLEX Fugenelement 26-35 mm
Artikelnummer: 6490111
Breite x Länge in mm: 75 x 1000

ISIFLEX Fugenelement 61-76 mm
Artikelnummer: 6490114
Breite x Länge in mm: 130 x 1000

ISIFLEX Brandschutzsilikon grau
Artikelnummer: 6490100
Größe: 310 ml
Farbe: Grau

Kennzeichnungsschild
Artikelnummer: 2010002
Typ: Brandschutzfugen (Kunststoff)
Besuchen Sie unseren Online-Shop und entdecken Sie eine breite Palette an Brandschutzprodukten.
Downloads
Fugensysteme
Themenkatalog
Silikon Brandschutzfuge
Ausschreibungstext
ISIFLEX Brandschutzfuge Fugenelement
ETA-20/0664
Brandschutzfuge Fugenelement
Ausschreibungstext
Mineralfaserfuge
Ausschreibungstext
Brandschutzfuge mit Brandschutzmörtel M3
Ausschreibungstext
Fugensystem
Technisches Merkblatt
ISIFLEX Fugenelement
Übereinstimmungserklärung
