Quarzfrei & Leicht

Brandschutzplatte
Stahlträger

ISIBOARD BRAND-
SCHUTZPLATTE
STAHLTRÄGER
(Offene PROFILE)

Legende

1
Stahlprofil
2
ISIBOARD-Brandschutzplatte, Dicke nach U/A-Wert
3
a) ABC-Spax-Schraube
b) Stahldrahtklammern
c) Schussbolzen / Nägel, Direktbefestigung an Stahlprofil
4
Stahlblechwinkel 30x30x0,6mm
5
Schnellbauschraube 3,5 x Plattendicke + ≥ 10mm, Abstand = 200mm
6
Metalldübel mit Schraube, Abstand ≤ 500mm
7
Knagge, ISIBOARD-Plattenstreifen
a = 100mm
b = in Dicke der Bekleidung wie Punkt 2
8
Distanzstreifen, ISIBOARD-Plattenstreifen
b = ≥ 50mm
d = nach Erfordernis
9
Kantenschutzschiene, falls gewünscht

BESCHREIBUNG

ISIBOARD Brandschutzplatte zur Bekleidung von Stahlstützen R30/R60/R90/R120/R180.
ETA-12/0231

Brandschutztechnisch können die ISIBOARD Brandschutzplatten ohne Stoßversatz
angeordnet werden
Die horizontalen Plattenstöße müssen nicht mit Plattenstreifen hinterlegt werden
Eine Verspachtelung der Plattenstöße und der Befestigungsmittel ist nicht erforderlich
Zur Erzielung hochwertiger, optischer und rissfreier Oberflächen empfehlen wir horizontale Stoßversätze anzuordnen. Die Verspachtelung sollte mit dem speziell auf die ISIABOARD Brandschutzplatten abgestimmten ISIPLAN Fertigspachtel erfolgen
Leichtes Plattengewicht von nur 250 kg/m³
Quarzfrei

Legende

1
Stahlprofil
2
ISIBOARD-Brandschutzplatte, Dicke nach U/A-Wert
3
a) ABC-Spax-Schraube
b) Stahldrahtklammern
c) Schussbolzen / Nägel, Direktbefestigung an Stahlprofil
4
Stahlblechwinkel 30 x 30 x 0,6mm
5
Schnellbauschraube 3,5xPlattendicke+>10mm, Abstand = 200mm
6
Metalldübel mit Schraube, Abstand= <500mm
7
Knagge, ISIBOARD-Plattenstreifen
b = 100mm
d = in Dicke der Bekleidung wie Punkt 2
8
Distanzstreifen, ISIBOARD-Plattenstreifen
b = > 50mm
d = nach Erfordernis
9
Kantenschutzschiene, falls gewünscht

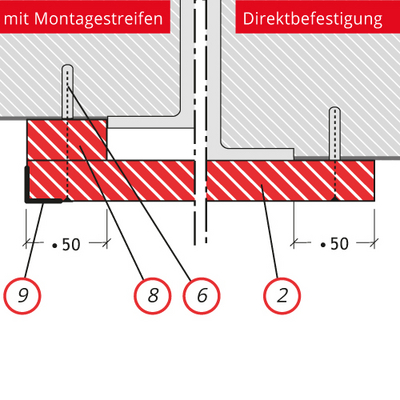

EINSEITIGE PLATTENBEKLEIDUNG

Die ISIBOARD-Brandschutzplatten können bei deckenbündigen Stahlflanschen am Massivbauteil befestigt werden. Zum Höhenausgleich von vorstehenden Stahlflanschen können ISIBOARD-Plattenstreifen angeordnet werden. Alternativ können die ISIBOARD-Brandschutzplatten auch direkt an die Stahlflansche angeschraubt oder mit Schußbolzen befestigt werden.

Einseitige Plattenbekleidung

Zweiseitige PLATTENBEKLEIDUNG

Die ISIBOARD-Brandschutzplatten können mit Stahlblechwinkeln am Massivbauteil befestigt werden. Fugenspalte zwischen unebenen Wandflächen und ISIBOARD-Brandschutzplatten sind mit ISIPLAN-Fertigspachtel auszugleichen.

Zweiseitige Plattenbekleidung

DREISEITIGE PLATTENBEKLEIDUNG

Die Befestigung der Bekleidungsplatten kann an Knaggen erfolgen. Die Knagge sind dazu press, festsitzend zwischen den Flanschen anzuordnen. Die Befestigung kann aber auch analog zur zweiseitigen Bekleidung erfolgen.

Dreiseitige Plattenbekleidung

PROFILE ≥ 600 MM

Bei Stahlprofilhöhen ≥ 600mm sind die Knaggen in Winkelform, oder alternativ mit rückseitigen angeordneten CD- oder CW Trockenbauprofilen, auszusteifen.

Profile ≥ 600 mm

TRÄGERFLANSCHE VON KAPPENDECKEN

ISIBOARD-Brandschutzplatten können direkt mit Schrauben oder Schussbolzen an die Trägerflansche befestigt werden.

Trägerflansche von Kappendecke

Befestingungsmittel

Plattendicke in [mm]	Schrauben in [mm]	Klammern in [mm]	Schussbolzen in [mm]
22	4,0 x 50	63x10x1*
25	4,0 x 50	63x10x1*	37**
30	4,0 x 60	63x10x1*	42**
35	4,0 x 70	63x10x1*	47**
40	5,0 x 80	75x10x1*	52**
45	5,0 x 90	90x12x1,2*	62**
50	5,0 x 100	90x12x1,2*	62**
55	5,0 x 100	90x12x1,2*
60	5,0 x 120

Schraubabstand ≤ 340mm
* Klammerabstand ≤ 340mm
** Bolzenabstand ≤ 460mm

U/A-WERTE - OFFENE PROFILE

Profile	HEA		HEB		HEM		IPE		UPE		UNP
Seiten	4	3	4	3	4	3	4	3	4	3	4	3
80							330	270	230	185	227	186
100	185	138	154	115	85	65	300	247	223	183	222	185
120	184	137	141	106	80	61	279	230	214	178	206	174
140	174	129	130	98	76	58	259	215	205	173	196	167
160	161	120	118	89	71	54	241	200	194	165	188	160
180	155	115	110	83	68	52	226	188	185	158	179	154
200	145	108	103	77	65	49	211	176	177	152	170	127
220	134	100	97	73	62	47	198	165	166	143	160	139
240	122	91	91	68	52	39	184	153	156	135	154	134
260	118	88	88	66	51	39
270							176	147	148	129	145	127
280	113	84	85	64	50	38
300	105	78	81	60	43	33	167	139	142	124	141	123
320	98	74	77	58	43	33
330							156	131	129	113	136	119
340	94	72	75	57	43	34
360	91	70	73	57	44	34	146	122	121	107	111	98
400	87	68	71	56	45	36	137	116	112	100	117	104
450	83	66	69	55	47	38	130	110			119	108
500	80	65	67	55	48	39	121	104			112	100
550	79	65	67	55	50	41	113	98
600	79	65	67	55	51	42	105	91
650	79	65	66	55	52	44
700	77	65	66	56	53	45
800	74	65	66	57	55	48
900	74	65	65	57	65	57
1000	74	65	65	58	59	52

BEKLEIDUNGSDICKEN NACH KRITISCHER TEMPERATUR (CRIT T)

Crit T von 350°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300
R60	≤120	≤140	≤175	≤195	≤255	≤225	≤280	≤300
R90	≤70	≤80	≤95	≤110	≤125	≤140	≤155	≤170	≤185
R120	≤45	≤50	≤60	≤75	≤85	≤95	≤105	≤115	≤125
R180				≤40	≤45	≤55	≤60	≤65	≤70
Crit T von 400°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300
R60	≤140	≤160	≤195	≤225	≤260	≤290	≤300
R90	≤80	≤90	≤110	≤125	≤145	≤165	≤180	≤200	≤215
R120	≤55	≤60	≤70	≤85	≤95	≤110	≤120	≤135	≤145
R180			≤40	≤50	≤55	≤60	≤70	≤75	≤80
Crit T von 450°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300
R60	≤165	≤185	≤225	≤260	≤300	≤255	≤285	≤300
R90	≤90	≤105	≤125	≤145	≤165	≤185	≤210	≤230	≤250
R120	≤60	≤70	≤85	≤95	≤110	≤125	≤140	≤150	≤165
R180		≤40	≤45	≤55	≤60	≤70	≤80	≤85	≤95
Crit T von 500°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300
R60	≤185	≤210	≤250	≤300
R90	≤105	≤115	≤140	≤165	≤190	≤210	≤235	≤260	≤280
R120	≤70	≤80	≤95	≤110	≤125	≤140	≤155	≤170	≤185
R180	≤40	≤45	≤55	≤60	≤70	≤80	≤90	≤95	≤105
Crit T von 550°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300
R60	≤210	≤235	≤285	≤300
R90	≤115	≤130	≤160	≤185	≤210	≤240	≤265	≤290	≤300
R120	≤75	≤85	≤105	≤120	≤140	≤160	≤175	≤195	≤210
R180	≤45	≤50	≤60	≤70	≤80	≤90	≤100	≤110	≤120
Crit T von 600°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300
R60	≤235	≤265	≤300
R90	≤130	≤145	≤175	≤205	≤235	≤265	≤295	≤300
R120	≤85	≤95	≤115	≤135	≤155	≤175	≤195	≤215	≤235
R180	≤50	≤55	≤65	≤75	≤90	≤100	≤110	≤120	≤130
Crit T von 650°
Plattenstärke	22mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
R30	≤300	≤235
R60	≤265	≤300
R90	≤145	≤165	≤195	≤230	≤265	≤300
R120	≤95	≤110	≤130	≤150	≤175	≤195	≤215	≤240	≤260
R180	≤55	≤60	≤75	≤85	≤95	≤110	≤120	≤135	≤145
