Kombisystem

ISIFOAM 2K NE
Brandschutzschaum

ISIFOAM 2K NE
BRANDSCHUTZSCHAUM

ISIFOAM 2K NE BRANDSCHUTZSCHAUM
Der ISIFOAM Brandschutzschaum ist ein zweikomponentiger Schaum der im Brandfall aufschäumt und damit den Brand- und Rauchübertritt in den zu schützenden Bauteil verhindert und die Wärmeeinleitung in den Selbigen stark reduziert.
  • Zulassung Z-19.53-2322
  • Zulassung ETA-11/0206
Der Brandschutzschaum ist die einfache und schnelle Art der Abschottung. Egal ob Kabelschott oder Kombischott mit dem ISIFOAM Brandschutzschaum schotten Sie bis zu 120 Min. ab. Dank der dauerhaft elastischen Struktur des Schaums ist eine Nachbelegung jederzeit möglich.

Der ISIFOAM
Brandschutzschaum wird in Decken und Wänden eingesetzt, sowohl im Massiv -als auch im Leichtbau. Die Verarbeitung erfolgt durch einfaches auspressen mittels einer Kartuschenpresse.

Dies ermöglicht ein sauberes sowie schnelles und genaues Arbeiten.

Sie finden unsere Printdokumente zu Kombiabschottungen und anderen Themen in unserem Downloadbereich.

Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.

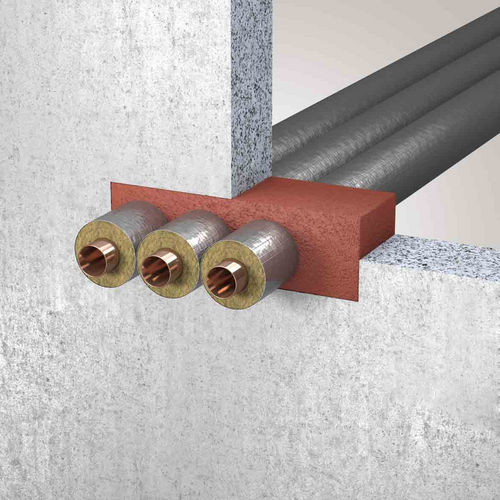

DETAIL 1: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 1: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 2: ISIFOAM 2K NE Brandschutzschaum in leichter Trennwand

DETAIL 2: ISIFOAM 2K NE Brandschutzschaum in leichter Trennwand

BESONDERS GEEIGNET FÜR:
1. Kleine und mittlere Abschottungen mit mittlerer bis hoher Belegung
2. Mischbelegungen aus Kabeln, brennbaren und nichtbrennbaren Rohren
3. Rohre mit Kautschukisolierung
4. Elektroinstallationsrohre
5. Abschottungen mit häufig wechselnder Belegung

ZUGELASSENE INSTALLATIONEN
  • Elektrokabel, Telekommunikationskabel, optische Faserkabel bis zu einem Außendurchmesser von 80 mm
  • Einzelne Leitungen aus Stahl- oder Kunststoffrohren für Steuerungszwecke bis zu einem Rohraußendurchmesser von 16 mm
  • Kabeltragekonstruktionen (Kabelrinnen, -pritschen, -leitern) aus Stahlprofilen dürfen durch die Abschottung geführt werden
  • Elektroinstallationsrohre aus Kunststoff bis zu einem Rohraußendurchmesser von 40 mm, Bündel aus mehreren Rohren bis 80 mm
  • Brennbare Rohre (ohne zusätzlichen Manschettenaufsatz) mit einem Rohraußendurchmesser bis 50 mm und Rohrwanddicken von 1,8 mm bis 5,6 mm (Rohrdiagramme siehe Z-19.13-2322)
  • Nichtbrennbare Rohre aus Stahl, Edelstahl, Stahlguss und Kupfer mit einem Rohraußendurchmesser bis 88,9 mm und Rohrwanddicken von 1,0 mm bis 14,2 mm, Rohre bis zu einem Durchmesser von 28 mm können wahlweise auch ohne Isolierung abgeschottet werden (Rohrdiagramme siehe Z-19.13-2322)
  • Streckenisolierungen an nichtbrennbaren Rohren aus Mineralfaserschalen (Dichte >90 kg/m³) können wahlweise durch die Abschottung hindurchgeführt werden oder an der Schottoberfläche enden (Anwendungsbereiche, Isolierungslängen und -dicken sowie Rohrdiagramme siehe Z-19.13-2322)
  • Streckenisolierungen an nichtbrennbaren Rohren aus Kautschukisolierungen AF/Armaflex wird durch die Abschottung hindurchgeführt (Anwendungsbereiche, Isolierungslängen und -dicken sowie Rohrdiagramme siehe Z-19.13-2322)
  • Schottdicken ab 100mm in Abhängigkeit der durchgeführten Medien und Feuerwiderstandsklassen (Details siehe Z-19.13-2322)
  • Kombinationsmöglichkeit mit ISIOAMF (ZZ)-Stein 200 unbelegte freie Bereiche innerhalb der Abschottung können mit ISIFOAM (ZZ)-Steinen 200 verschlossen werden

EINSATZBEREICHE UND ABMESSUNGEN DES BRANDSCHOTTS MIT ISIFOAM 2K NE BRANDSCHUTZSCHAUM
Angaben in mmMassivwandMassivdeckeLeichte Trennwand
Maximale Abmessungen Breite x Höhe450x500450x450450x500
Mindestwand- und Deckenstärken (Bauteildicke)100150100

EINSATZBEREICHE UND ABMESSUNGEN DES BRANDSCHOTTS MIT ISIFOAM 2K NE BRANDSCHUTZSCHAUM

Max. Abmessung des Brandschotts mit Brandschutzschaum ISIFOAM 2K NE (B x H) 450 x 500 mm bzw. 450 x 450 mm Leichte Trennwände oder Massivbauwände mit einer Dicke ≥ 100 mm Massivbaudecken mit einer Dicke ≥ 150 mm

Durchgeführte Elemente /Minimale Schottdicke
b ≥ 144 mm
b ≥ 200 mm
Kabel
Mantelleitungen, Telekommunikationskabel und optische Faserkabel bis zu einem max. Außendurchmesser von 80 mm

Fest verschnürte Kabelbündel bis zu einem max. Außendurchmesser von 100 mm aus Mantelleitungen, Telekommunikations- kabeln oder optischen Faserkabeln bis zu einem max. Außendurchmesser von 21 mm ohne Verschluss der Zwickel im Inneren des Bündels
Wand: E 120 / EI 60
Decke E 60 / EI 60
Wand / Decke: E 120 / EI 90
Aderleitungen bis zu einem max.
Außendurchmesser von 24 mm
Wand: E 120 / EI 45
Decke: E 60 / EI 30
Wand / Decke: E 120 / EI 60
Elektroinstallationsrohre*
Elektroinstallations-
rohre / Rohre aus Stahl bis zu einem max. Außendurchmesser von 16 mm mit / ohne Kabel
Wand: E 120-U / C / EI 90-U / C
Decke: E 60-U / C / EI 60-C / U
Wand / Decke: E 120-U / U / EI 90-U / U
Elektroinstallationsrohre  / Rohre aus Kunststoff
bis zu einem max. Außendurchmesser von 40 mm mit oder ohne Kabel
Wand: E 120-U / C / EI 90-U / C
Decke: E 60-U / C / EI 60-C / U
Wand / Decke: E 120-U / U / EI 120-U / U
Rohre**
Mit Mineralwolle (Rockwool) isolierte nichtbrennbare Rohre bis zu einem max. Außendurchmesser von 54 mm
Wand: E 120-C / U / EI 90-C / U
Decke: E 60-C / U / EI 60-C / U
Wand / Decke: E 120-C / U / EI 90-C / U
Unisolierte nichtbrennbare Rohre bis zu einem max. Außendurchmesser von 28 mm
Wand: E 120-C / U / EI 60-C / U
Decke: E 60-C / U / EI 60-C / U
Wand / Decke: E 120-C/U / EI 90-C / U
Mit AF/Armaflex (Isolierungsdicke > 9 mm)
isolierte nichtbrennbare Rohre bis zu einem max. Außendurchmesser von 88,9 mm
Wand: E 120-C / U / EI 90-C / U
Decke: E 60-C / U / EI 60-C / U
Wand / Decke: E 120-C / U / EI 120-C / U
Mit AF/Armaflex (Isolierungsdicke 9 mm)
isolierte nichtbrennbare Rohre bis zu einem
max. Außendurchmesser von 54 mm
Wand: E 120-C / U / EI 90-C / U
Decke: E 60-C / U / EI 60-C / U
Wand / Decke: E 120-C / U / EI 90-C / U
Brennbare Rohre bis zu einem max. Außen-
durchmesser von 50 mm
Wand: E 120-U / C / EI 120-U / C
Decke: E 60-U / C / EI 60-U / C
Wand / Decke: E 120-C / U / EI 120-U / U
* Anfang und Ende werden mit ISIFOAM 2K NE Brandschutzschaum oder Mineralwolle rauchgasdicht verschlossen.
** Die zulässigen maximalen Isolierdicken entnehmen Sie bitte der Zulassung

Hinweis
  • Für die Abschottung von brennbaren Rohren ist in Deutschland die Klasse EI... (U/U) bzw. EI... (U/C) (für Trinkwasser-, Heiz- und Kühlleitungen ø ≤ 110 mm) erforderlich. Für die Abschottung von nichtbrennbaren Rohren (Schmelzpunkt ≥ 1000 °C) ist in Deutschland die Klasse EI... (C/U) erforderlich. (siehe Bauregelliste A Teil 1 Tabelle 2).

DETAIL 3: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 3: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 4: ISIFOAM 2K NE Brandschutzschaum in leichter Trennwand

DETAIL 4: ISIFOAM 2K NE Brandschutzschaum in leichter Trennwand


KLASSIFIZIERUNGEN KABELABSCHOTTUNG

Max. Abmessung des Brandschotts mit Brandschutzschaum ISIFOAM 2 K NE (B x H) 270 x 270 mm bzw. ≤ ∅ 300 mm Leichte Trennwände oder Massivbauwände mit einer Dicke ≥ 100 mm Massivbaudecken mit einer Dicke ≥ 150 mm

Durchgeführte Elemente /Minimale Schottdicke
b ≥ 100 mm
b ≥ 144 mm
b ≥ 200 mm
b ≥ 250 mm
Kabel
Mantelleitungen, Telekommunikationskabel und optische Faserkabel bis zu einem max. Außendurchmesser von 21 mm
E 120
E 60
E 120
EI 90
E 120
Wand: EI 90 / EI 120 ***
Decke: EI 120
E 120
EI 120
Mantelleitungen, Telekommunikationskabel und optische Faserkabel bis zu einem max. Außendurchmesser von 21 mm < ∅ ≤ 50 mm
Wand:
EI 120 / EI 45 / EI 60 **
EI 120
EI 60
E 120
EI 90 / EI 120 ***
E 120
EI 120
Mantelleitungen, Telekommunikationskabel und optische Faserkabel bis zu einem max. Außendurchmesser von 50 mm < ∅ ≤ 80 mm

E120
EI60
E120
EI90 / EI120 ***
E120
EI90
Fest verschnürte Kabelbündel bis zu einem max. Außendurchmesser 100 mm aus Mantelleitungen, Telekommunikationskabeln oder optischen Faserkabeln bis zu einem
max. Außendurchmesser von 21 mm ohne Verschluss der Zwickel im Inneren des Bündels

E 120
EI 60
E 120
Wand: EI 90
Decke: EI 90 / EI 120***
E 120
Wand: EI 90
Decke: EI 120
Aderleitungen bis zu einem max.
Außendurchmesser von 24 mm

EI 120
Wand: EI 45
Decke: EI 30
E 120
Wand: EI 90
Decke: EI 60
E 120
Wand: EI 90
Decke: EI 60
Elektroinstallationsrohre*
Elektroinstallationsrohre / Rohre aus Stahl bis zu einem max. Außendurchmesser von 16 mm
mit oder ohne Kabel

E 120-U / C
EI 60-U / C
E 120-U/U
Wand: EI 120-U/U
Decke: EI 90-U/U
E 120-U / U
Wand: EI 120-U / U
Decke: EI 120-U  /U
Elektroinstallationsrohre / Rohre aus Kunststoff bis zu einem max. Außendurchmesser von
40 mm mit oder ohne Kabel

E 120-U / C
EI 120-U / C
E 120-U / U
EI 120-U / U
E 120-U / U
EI 120-U / U
* Anfang und Ende müssen mit ISIFOAM 2K NE Brandschutzschaum oder Mineralwolle rauchgasdicht verschlossen werden.
** Für die Feuerwiderstandsklasse EI 60 ist beidseitig eine Wulst aus ISIFOAM 2K NE Brandschutzschaum (Abmessung mind. 30 mm Länge x 20 mm Dicke) um die durchgeführten Elemente anzubringen.
*** Für die Feuerwiderstandsklasse EI 120 wird der ISIFOAM Kabelwickel auf beiden Seiten der Abschottung um die durchgeführten Elemente gewickelt.

DETAIL 5: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 5: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 6: ISIFOAM 2K NE Brandschutzschaum in Massivwand

DETAIL 6: ISIFOAM 2K NE Brandschutzschaum in Massivwand



Systemkomponenten

HBT ISIFOAM 2K NE Brandschutzschaum - Artikelnummer: 269446130 - Größe: 380ml - 6er Set

ISIFOAM 2K NE Brandschutzschaum

Artikelnummer: 269446130
Größe: 380ml - 6er Set
Inhalt: 12 Mischeraufsätze, 6 Paar Handschuhe, 1 Schalungsband

HBT ISIFOAM NE 200 Brandschutzstein - Artikelnummer: 363357081 - Breite x Länge x Höhe: 200 x 144 x 60 mm

ISIFOAM NE 200 Brandschutzstein

Artikelnummer: 363357081
Breite x Länge x Höhe: 200 x 144 x 60 mm

HBT ISIFOAM Kabelwickel NE - Artikelnummer: 363357101 - Breite x Länge x Höhe: 5000 x 150 x 3 mm

ISIFOAM Kabelwickel NE

Artikelnummer: 363357101
Breite x Länge x Höhe:
5000 x 150 x 3 mm

HBT ISIFOAM 200 Brandschutzstein - Artikelnummer: 4146329 - Breite x Länge x Höhe: 200 x 120 x 60 mm

ISIFOAM 200 Brandschutzstein

Artikelnummer: 4146329
Breite x Länge x Höhe: 200 x 120 x 60 mm

HBT Kennzeichnungsschild - Artikelnummer: 363357309 - Typ: Brandschutzschaum

Kennzeichnungsschild

Artikelnummer: 363357309
Typ:
Brandschutzschaum
