Quarzfrei & Leicht
Brandschutzplatte
Stahlstützen
ISIBOARD BRAND-
SCHUTZPLATTE
STAHLSTÜTZEN
Legende
- 1Stahlprofil
- 2ISIBOARD Brandschutzplatte, Dicke nach U/A-Wert
- 3a) ABC-Spax-Schraube
b) Stahldrahtklammern
c) Schussbolzen / Nägel, Direktbefestigung an Stahlprofil - 4Stahlblechwinkel 30 x 30 x 0,6 mm
- 5Schnellbauschraube 3,5 x Plattendicke + ≥ 10 mm, Abstand = 200 mm
- 6Metalldübel mit Schraube, Abstand ≤ 500 mm
- 7Knagge, ISIBOARD Plattenstreifen
a = 100 mm
b = in Dicke der Bekleidung wie Punkt 2 - 8Distanzstreifen, ISIBOARD Plattenstreifen
b = ≥ 50 mm
d = nach Erfordernis - 9Kantenschutzschiene, falls gewünscht
Brandschutzplatte Stahlstützen
ISIBOARD Brandschutzplatte zur Bekleidung von Stahlstützen R30 / R60 / R90 / R120 / R180.
Sie finden unsere Printdokumente zu Stützen & Trägern und anderen Themen in unserem Downloadbereich.
Wir empfehlen, auf die hohe Qualität und Leistungsfähigkeit der Putzmeister Maschinen zu vertrauen, um effiziente Brandschutzmaßnahmen umzusetzen. Erfahren Sie mehr bei unserem Partner Putzmeister.
Legende
- 1Stahlprofil
- 2ISIBOARD-Brandschutzplatte, Dicke nach U/A-Wert
- 3a) ABC-Spax-Schraube
b) Stahldrahtklammern
c) Schussbolzen / Nägel, Direktbefestigung an Stahlprofil - 4Stahlblechwinkel 30x30x0,6mm
- 5Schnellbauschraube 3,5 x Plattendicke + ≥ 10mm, Abstand = 200mm
- 6Metalldübel mit Schraube, Abstand ≤ 500mm
- 7Knagge, ISIBOARD-Plattenstreifen
a = 100mm
d = in Dicke der Bekleidung wie Punkt 2 - 8Distanzstreifen, ISIBOARD-Plattenstreifen
b = ≥ 50mm
d = nach Erfordernis - 9Kantenschutzschiene, falls gewünscht
EINSEITIGE PLATTENBEKLEIDUNG
Brandschutzplatte Stahlstützen

DETAIL 1: Einseitige Plattenbekleidung - Brandschutzplatte Stahlstützen
Zweiseitige PLATTENBEKLEIDUNG
Brandschutzplatte Stahlstützen

DETAIL 2: Zweiseitige Plattenbekleidung - Brandschutzplatte Stahlstützen
DREISEITIGE PLATTENBEKLEIDUNG
Brandschutzplatte Stahlstützen

DETAIL 3: Dreiseitige Plattenbekleidung - Brandschutzplatte Stahlstützen

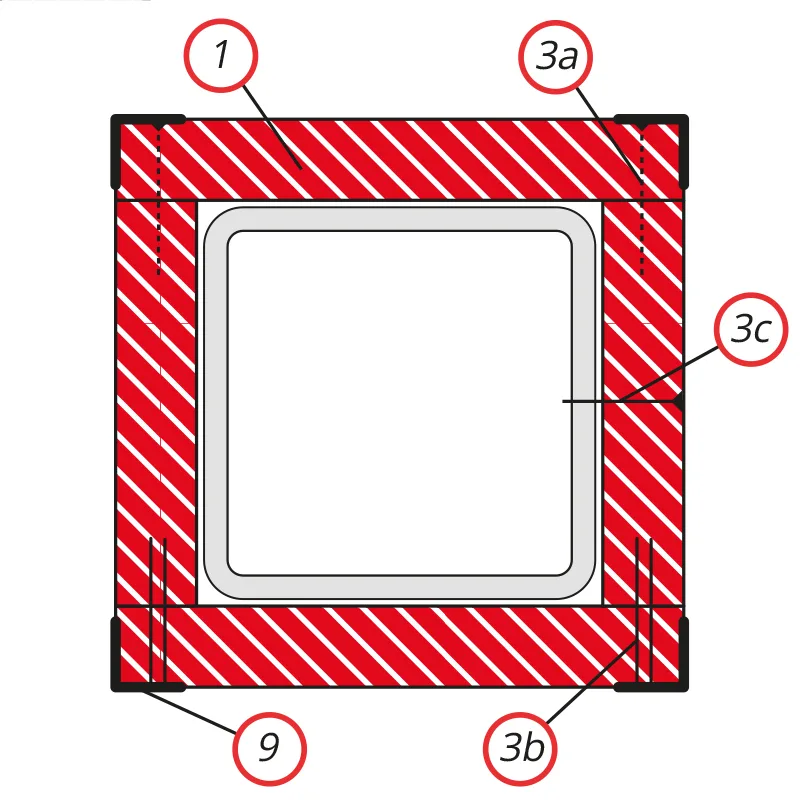

VIERSEITIGE PLATTENBEKLEIDUNG
Brandschutzplatte Stahlstützen

DETAIL 4: Vierseitige Plattenbekleidung - Brandschutzplatte Stahlstützen

DETAIL 6: Vierseitige Plattenbekleidung - Brandschutzplatte Stahlstützen

DETAIL 5: Vierseitige Plattenbekleidung - Brandschutzplatte Stahlstützen
Befestigungsmittel
Plattendicke in [mm] | Schrauben in [mm] | Klammern in [mm] | Schussbolzen in [mm] |
22 | 4,0 x 50 | 63 x 10 x 1* | |
25 | 4,0 x 50 | 63 x 10 x 1* | 37** |
30 | 4,0 x 60 | 63 x 10 x 1* | 42** |
35 | 4,0 x 70 | 63 x 10 x 1* | 47** |
40 | 5,0 x 80 | 75 x 10 x 1* | 52** |
45 | 5,0 x 90 | 90 x 12 x 1,2* | 62** |
50 | 5,0 x 100 | 90 x 12 x 1,2* | 62** |
55 | 5,0 x 100 | 90 x 12 x 1,2* | |
60 | 5,0 x 120 |
U/A-WERTE - OFFENE PROFILE
Profile | HEA | HEB | HEM | IPE | UPE | UNP | ||||||
Seiten | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 |
80 | 330 | 270 | 230 | 185 | 227 | 186 | ||||||
100 | 185 | 138 | 154 | 115 | 85 | 65 | 300 | 247 | 223 | 183 | 222 | 185 |
120 | 184 | 137 | 141 | 106 | 80 | 61 | 279 | 230 | 214 | 178 | 206 | 174 |
140 | 174 | 129 | 130 | 98 | 76 | 58 | 259 | 215 | 205 | 173 | 196 | 167 |
160 | 161 | 120 | 118 | 89 | 71 | 54 | 241 | 200 | 194 | 165 | 188 | 160 |
180 | 155 | 115 | 110 | 83 | 68 | 52 | 226 | 188 | 185 | 158 | 179 | 154 |
200 | 145 | 108 | 103 | 77 | 65 | 49 | 211 | 176 | 177 | 152 | 170 | 127 |
220 | 134 | 100 | 97 | 73 | 62 | 47 | 198 | 165 | 166 | 143 | 160 | 139 |
240 | 122 | 91 | 91 | 68 | 52 | 39 | 184 | 153 | 156 | 135 | 154 | 134 |
260 | 118 | 88 | 88 | 66 | 51 | 39 | ||||||
270 | 176 | 147 | 148 | 129 | 145 | 127 | ||||||
280 | 113 | 84 | 85 | 64 | 50 | 38 | ||||||
300 | 105 | 78 | 81 | 60 | 43 | 33 | 167 | 139 | 142 | 124 | 141 | 123 |
320 | 98 | 74 | 77 | 58 | 43 | 33 | ||||||
330 | 156 | 131 | 129 | 113 | 136 | 119 | ||||||
340 | 94 | 72 | 75 | 57 | 43 | 34 | ||||||
360 | 91 | 70 | 73 | 57 | 44 | 34 | 146 | 122 | 121 | 107 | 111 | 98 |
400 | 87 | 68 | 71 | 56 | 45 | 36 | 137 | 116 | 112 | 100 | 117 | 104 |
450 | 83 | 66 | 69 | 55 | 47 | 38 | 130 | 110 | 119 | 108 | ||
500 | 80 | 65 | 67 | 55 | 48 | 39 | 121 | 104 | 112 | 100 | ||
550 | 79 | 65 | 67 | 55 | 50 | 41 | 113 | 98 | ||||
600 | 79 | 65 | 67 | 55 | 51 | 42 | 105 | 91 | ||||
650 | 79 | 65 | 66 | 55 | 52 | 44 | ||||||
700 | 77 | 65 | 66 | 56 | 53 | 45 | ||||||
800 | 74 | 65 | 66 | 57 | 55 | 48 | ||||||
900 | 74 | 65 | 65 | 57 | 65 | 57 | ||||||
1000 | 74 | 65 | 65 | 58 | 59 | 52 |
U/A WERTE - GESCHLOSSENE PROFILE
MSH-Profile | Flach-/Winkel | Rohre | ||||
Wandung | Wandung | ∅ | Wandung | |||
in mm | U/A | in mm | U/A | in mm | in mm | U/A |
3,2 | 312 | 5,0 | 400 | 60,3 | 2,9 | 345 |
3,6 | 277 | 6,0 | 333 | 60,3 | 4,5 | 222 |
4,0 | 250 | 7,0 | 286 | 76,1 | 2,9 | 345 |
4,5 | 222 | 8,0 | 250 | 76,1 | 4,5 | 222 |
4,8 | 206 | 9,0 | 222 | 88,9 | 3,2 | 312,5 |
5,0 | 200 | 10,0 | 200 | 88,9 | 4,8 | 208 |
5,4 | 185 | 11,0 | 182 | 114,3 | 3,6 | 278 |
6,0 | 166 | 12,0 | 167 | 114,3 | 5,4 | 185 |
6,3 | 158 | 13,0 | 154 | 139,7 | 4,0 | 250 |
7,0 | 142 | 14,0 | 143 | 139,7 | 5,4 | 185 |
8,0 | 125 | 15,0 | 133 | 168,3 | 4,5 | 222 |
8,8 | 113 | 16,0 | 125 | 165,1 | 5,4 | 185 |
9,0 | 111 | 17,0 | 118 | 219,1 | 6,3 | 159 |
10,0 | 100 | 18,0 | 111 | 273,0 | 6,3 | 159 |
11,0 | 90 | 19,0 | 105 | 323,9 | 7,1 | 141 |
12,0 | 83 | 20,0 | 100 | 355,6 | 8,0 | 125 |
12,5 | 80 | 22,0 | 91 | 406,4 | 8,8 | 114 |
16,0 | 63 | 25,0 | 80 | 457,0 | 10,0 | 100 |
20,0 | 50 | 30,0 | 67 | 508,0 | 11,0 | 91 |
BEKLEIDUNGSDICKEN NACH KRITISCHER TEMPERATUR (CRIT T) - OFFENE PROFILE
Crit T von 350 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ||||||||
R 60 | ≤ 120 | ≤ 140 | ≤ 175 | ≤ 195 | ≤ 225 | ≤ 255 | ≤ 280 | ≤ 300 | |
R 90 | ≤ 70 | ≤ 80 | ≤ 95 | ≤ 110 | ≤ 125 | ≤ 140 | ≤ 155 | ≤ 170 | ≤ 185 |
R 120 | ≤ 45 | ≤ 50 | ≤ 60 | ≤ 75 | ≤ 85 | ≤ 95 | ≤ 105 | ≤ 115 | ≤ 125 |
R 180 | ≤ 40 | ≤ 45 | ≤ 55 | ≤ 60 | ≤ 65 | ≤ 70 | |||
Crit T von 400 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ||||||||
R 60 | ≤ 140 | ≤ 160 | ≤ 195 | ≤ 225 | ≤ 260 | ≤ 290 | ≤ 300 | ||
R 90 | ≤ 80 | ≤ 90 | ≤ 110 | ≤ 125 | ≤ 145 | ≤ 165 | ≤ 180 | ≤ 200 | ≤ 215 |
R 120 | ≤ 55 | ≤ 60 | ≤ 70 | ≤ 85 | ≤ 95 | ≤ 110 | ≤ 120 | ≤ 135 | ≤ 145 |
R 180 | ≤ 40 | ≤ 50 | ≤ 55 | ≤ 60 | ≤ 70 | ≤ 75 | ≤ 80 | ||
Crit T von 450 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ||||||||
R 60 | ≤ 165 | ≤ 185 | ≤ 225 | ≤ 260 | ≤ 300 | ≤ 255 | ≤ 285 | ≤ 300 | |
R 90 | ≤ 90 | ≤ 105 | ≤ 125 | ≤ 145 | ≤ 165 | ≤ 185 | ≤ 210 | ≤ 230 | ≤ 250 |
R 120 | ≤ 60 | ≤ 70 | ≤ 85 | ≤ 95 | ≤ 110 | ≤ 125 | ≤ 140 | ≤ 150 | ≤ 165 |
R 180 | ≤ 40 | ≤ 45 | ≤ 55 | ≤ 60 | ≤ 70 | ≤ 80 | ≤ 85 | ≤ 95 | |
Crit T von 500 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ||||||||
R 60 | ≤ 185 | ≤ 210 | ≤ 250 | ≤ 300 | |||||
R 90 | ≤ 105 | ≤ 115 | ≤ 140 | ≤ 165 | ≤ 190 | ≤ 210 | ≤ 235 | ≤ 260 | ≤ 280 |
R 120 | ≤ 70 | ≤ 80 | ≤ 95 | ≤ 110 | ≤ 125 | ≤ 140 | ≤ 155 | ≤ 170 | ≤ 185 |
R 180 | ≤ 40 | ≤ 45 | ≤ 55 | ≤ 60 | ≤ 70 | ≤ 80 | ≤ 90 | ≤ 95 | ≤ 105 |
Crit T von 550 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ||||||||
R 60 | ≤ 210 | ≤ 235 | ≤ 285 | ≤ 300 | |||||
R 90 | ≤ 115 | ≤ 130 | ≤ 160 | ≤ 185 | ≤ 210 | ≤ 240 | ≤ 265 | ≤ 290 | ≤ 300 |
R 120 | ≤ 75 | ≤ 85 | ≤ 105 | ≤ 120 | ≤ 140 | ≤ 160 | ≤ 175 | ≤ 195 | ≤ 210 |
R 180 | ≤ 45 | ≤ 50 | ≤ 60 | ≤ 70 | ≤ 80 | ≤ 90 | ≤ 100 | ≤ 110 | ≤ 120 |
Crit T von 600 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ||||||||
R 60 | ≤ 235 | ≤ 265 | ≤ 300 | ||||||
R 90 | ≤ 130 | ≤ 145 | ≤ 175 | ≤ 205 | ≤ 235 | ≤ 265 | ≤ 295 | ≤ 300 | |
R 120 | ≤ 85 | ≤ 95 | ≤ 115 | ≤ 135 | ≤ 155 | ≤ 175 | ≤ 195 | ≤ 215 | ≤ 235 |
R 180 | ≤ 50 | ≤ 55 | ≤ 65 | ≤ 75 | ≤ 90 | ≤ 100 | ≤ 110 | ≤ 120 | ≤ 130 |
Crit T von 650 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 300 | ≤ 235 | |||||||
R 60 | ≤ 265 | ≤ 300 | |||||||
R 90 | ≤ 145 | ≤ 165 | ≤ 195 | ≤ 230 | ≤ 265 | ≤ 300 | |||
R 120 | ≤ 95 | ≤ 110 | ≤ 130 | ≤ 150 | ≤ 175 | ≤ 195 | ≤ 215 | ≤ 240 | ≤ 260 |
R 180 | ≤ 55 | ≤ 60 | ≤ 75 | ≤ 85 | ≤ 95 | ≤ 110 | ≤ 120 | ≤ 135 | ≤ 145 |
BEKLEIDUNGSDICKEN NACH KRITISCHER TEMPERATUR (CRIT T) - GESCHLOSSENE PROFILE, FLACH- UND WINKELPROFILE
Crit T von 350 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 235 | ≤ 290 | |||||||
R 60 | ≤ 70 | ≤ 110 | ≤ 155 | ≤ 205 | ≤ 255 | ≤ 290 | |||
R 90 | ≤ 60 | ≤ 85 | ≤ 110 | ≤ 140 | ≤ 165 | ≤ 180 | |||
R 120 | ≤ 60 | ≤ 75 | ≤ 95 | ≤ 115 | ≤ 120 | ||||
R 180 | ≤ 60 | ≤ 70 | ≤ 75 | ||||||
Crit T von 400 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 95 | ≤ 145 | ≤ 210 | ≤ 280 | ≤ 290 | ||||
R 90 | ≤ 75 | ≤ 105 | ≤ 135 | ≤ 170 | ≤ 205 | ≤ 225 | |||
R 120 | ≤ 70 | ≤ 90 | ≤ 110 | ≤ 130 | ≤ 145 | ||||
R 180 | ≤ 65 | ≤ 75 | ≤ 80 | ||||||
Crit T von 450 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 130 | ≤ 205 | ≤ 290 | ||||||
R 90 | ≤ 65 | ≤ 95 | ≤ 130 | ≤ 170 | ≤ 215 | ≤ 265 | ≤ 290 | ||
R 120 | ≤ 60 | ≤ 80 | ≤ 105 | ≤ 130 | ≤ 155 | ≤ 170 | |||
R 180 | ≤ 60 | ≤ 70 | ≤ 85 | ≤ 90 | |||||
Crit T von 500 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 185 | ≤ 290 | |||||||
R 90 | ≤ 80 | ≤ 120 | ≤ 160 | ≤ 215 | ≤ 280 | ≤ 290 | |||
R 120 | ≤ 75 | ≤ 95 | ≤ 125 | ≤ 155 | ≤ 190 | ≤ 205 | |||
R 180 | ≤ 65 | ≤ 80 | ≤ 95 | ≤ 100 | |||||
Crit T von 550 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 275 | ≤ 290 | |||||||
R 90 | ≤ 105 | ≤ 150 | ≤ 210 | ≤ 285 | ≤ 290 | ||||
R 120 | ≤ 65 | ≤ 85 | ≤ 115 | ≤ 150 | ≤ 185 | ≤ 235 | ≤ 260 | ||
R 180 | ≤ 60 | ≤ 75 | ≤ 90 | ≤ 105 | ≤ 115 | ||||
Crit T von 600 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 290 | ||||||||
R 90 | ≤ 130 | ≤ 190 | ≤ 285 | ≤ 290 | |||||
R 120 | ≤ 75 | ≤ 105 | ≤ 140 | ≤ 180 | ≤ 235 | ≤ 290 | |||
R 180 | ≤ 70 | ≤ 85 | ≤ 100 | ≤ 120 | ≤ 130 | ||||
Crit T von 650 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 290 | ||||||||
R 90 | ≤ 170 | ≤ 255 | ≤ 290 | ||||||
R 120 | ≤ 90 | ≤ 125 | ≤ 170 | ≤ 225 | ≤ 290 | ||||
R 180 | ≤ 60 | ≤ 75 | ≤ 90 | ≤ 115 | ≤ 140 | ≤ 155 | |||
Crit T von 700 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 290 | ||||||||
R 90 | ≤ 220 | ≤ 290 | |||||||
R 120 | ≤ 110 | ≤ 150 | ≤ 210 | ≤ 290 | |||||
R 180 | ≤ 70 | ≤ 85 | ≤ 110 | ≤ 135 | ≤ 165 | ≤ 180 | |||
Crit T von 750 °C | |||||||||
Plattenstärke | 22 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm |
R 30 | ≤ 290 | ||||||||
R 60 | ≤ 290 | ||||||||
R 90 | ≤ 290 | ||||||||
R 120 | ≤ 130 | ≤ 185 | ≤ 265 | ≤ 290 | |||||
R 180 | ≤ 60 | ≤ 80 | ≤ 100 | ≤ 125 | ≤ 155 | ≤ 195 | ≤ 215 |
Weitere Anwendungen für Stützen & Träger
ISIBOARD Brandschutzplatte Stahlstützen
SYSTEMKOMPONENTEN

ISIBOARD Brandschutzplatte
Artikelnummer: 6900000
Artikelnummer: 7000000

ISIFEST Brandschutzkleber SB
Artikelnummer: 363357053

ISIPLAN Fertigspachtel
Artikelnummer: 269446041
Verpackung: 25 kg Eimer

ISIBOARD Imprägnierung WR
Artikelnummer: 269446129
Besuchen Sie unseren Online-Shop und entdecken Sie eine breite Palette an Brandschutzprodukten.
Downloads
ISIBOARD Plattenbekleidung Stahlstützen
Zulassung
ISIBOARD Plattenbekleidung Stahlstützen
Ausschreibungstext
